Pemasok Menara Pemutusan Kabel yang Disesuaikan

Energi Baru Qingdao Anbangmemiliki keahlian mendalam di seluruh rantai industri struktur baja tenaga. Untuk proyek jaringan 35kV hingga 220kV, proyek integrasi energi baru, dan renovasi jaringan perkotaan-pedesaan, kami menyesuaikan dan mengembangkan rangkaian lengkap menara terminal kabel baja sudut dan tabung baja terintegrasi. Pilih kami sebagai pabrikan Anda, dan dapatkan penawaran untuk proyek baru Anda!

Apa itu Menara Terminasi Kabel?

Menara terminasi kabel adalah struktur transisi utama yang menghubungkan saluran transmisi tegangan tinggi dengan sistem kabel bawah tanah.

Berfungsi sebagai fasilitas struktur baja inti di ujung jaringan listrik, mereka melakukan berbagai fungsi, termasuk penahan tegangan konduktor satu sisi, pemasangan terminal kabel, pemasangan penahan lonjakan arus, transisi isolasi saluran, dan isolasi keselamatan listrik.

Mereka adalah peralatan penting untuk akses gardu induk, mengubah jaringan udara perkotaan menjadi jalur bawah tanah, dan mengintegrasikan pembangkit listrik energi baru ke dalam jaringan listrik.

Menara ini menggabungkan desain mekanika struktural yang diperkuat, tata letak keselamatan kelistrikan terintegrasi, dan sistem anti korosi yang tahan terhadap cuaca pesisir. Mereka mengatasi permasalahan menara terminal tradisional seperti penggunaan lahan yang luas, redundansi tegangan yang tidak memadai, ruang operasi dan pemeliharaan yang terbatas, dan kemampuan adaptasi lingkungan yang buruk.

Solusi kami memberikan peningkatan komprehensif dalam penahan beban mekanis, isolasi listrik, kemampuan beradaptasi di lokasi, dan daya tahan jangka panjang, menawarkan solusi terintegrasi dengan keandalan tinggi untuk sambungan akhir jaringan listrik.

Kategori Produk

1. Menara Pemutusan Kabel Monopole Baja

Didesain dengan struktur pipa baja satu kolom, menggunakan pipa baja berkekuatan tinggi Q355B sebagai material utamanya. Desain keseluruhannya sederhana dan menempati ruang minimal, cocok untuk kawasan perkotaan padat dan skenario dengan kebutuhan lanskap tinggi.

Ketinggian menara dapat disesuaikan sesuai kebutuhan (8m-25m), cocok untuk level tegangan 35kV-110kV, menawarkan keunggulan ketahanan beban angin yang tinggi, pemasangan yang mudah, serta pengoperasian dan pemeliharaan yang efisien.

Ini memiliki platform pemasangan terminal terintegrasi dan sistem grounding proteksi petir, dengan perlindungan korosi menggunakan teknologi hot-dip galvanizing dan pelapisan tertutup.

Hal ini dapat diterapkan secara luas di jalur hijau perkotaan, di dalam pagar gardu induk, kawasan industri, dan lokasi sempit lainnya, menyeimbangkan kepraktisan dengan estetika, sehingga secara signifikan mengurangi kesulitan pemilihan lokasi.

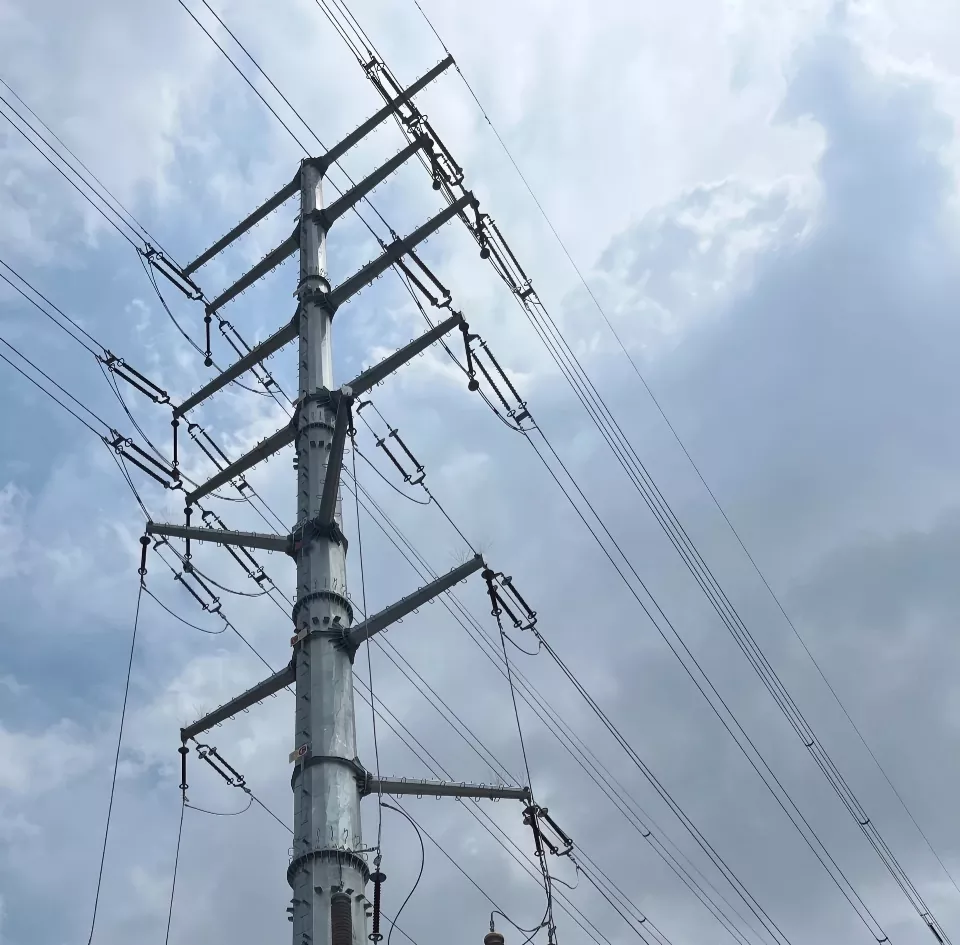

2. Tiang Riser Kabel Multi-Sirkuit

Dirancang khusus untuk kebutuhan riser kabel multi-sirkuit, mendukung 2-4 sirkuit secara bersamaan, cocok untuk level tegangan tinggi 110kV-220kV. Ia menggunakan struktur tiang modular, menggabungkan pemasangan terminal kabel, transisi timah, dan fungsi isolasi keselamatan listrik.

Tiang ini dioptimalkan untuk distribusi tegangan dan dapat menahan ketegangan yang tidak seimbang dari beberapa sirkuit, dengan beberapa titik pemasangan terminal yang dicadangkan dan platform pemeliharaan.

Tiang Riser Kabel Multi-Sirkuitcocok untuk integrasi jaringan multi-sirkuit di pembangkit listrik energi baru dan perluasan jaringan distribusi perkotaan, menghilangkan kebutuhan untuk membangun beberapa fasilitas sirkuit tunggal, secara efektif menyederhanakan penggunaan lahan proyek dan biaya konstruksi, mencapai manajemen terpusat dan pemeliharaan jalur multi-sirkuit yang efisien.

3. Menara Pemutusan Kabel Tipe Gantry

Mengadopsi struktur gantry dua kolom dengan rentang yang dapat disesuaikan (10m-30m), cocok untuk level tegangan 110kV-220kV, menawarkan kapasitas menahan beban yang kuat dan jarak keamanan listrik yang memadai. Terutama digunakan untuk pemasangan terminal kabel berkapasitas besar dan simpul transisi antara saluran udara jarak jauh dan kabel bawah tanah.

Balok gantry memiliki beberapa titik pemasangan yang dicadangkan, mampu mendukung beberapa set terminal kabel dan arester secara bersamaan, cocok untuk outlet gardu induk dan sambungan terminal jalur lintas wilayah untuk proyek skala besar.

Ini memiliki stabilitas struktural yang luar biasa, dapat menahan beban cuaca ekstrem, memenuhi standar penerimaan proyek jaringan listrik besar di Jaringan Negara Bagian dan Jaringan Selatan, dan cocok untuk kebutuhan transmisi listrik dengan beban tinggi dan keandalan tinggi.

4. Menara Transmisi Transisi 132kV

Dirancang khusus untuk level tegangan 132kV, dengan fokus pada transisi antara saluran udara dan kabel bawah tanah, mengintegrasikan fungsi ganda menara terminal dan menara transmisi. Ini menangani pemasangan terminal kabel, transisi isolasi, dan juga dapat menambatkan konduktor yang dikencangkan dan mengarahkan saluran.

Menara ini menggunakan struktur gabungan kisi baja sudut atau pipa baja, dengan redundansi tegangan yang cukup, sesuai dengan standar industri tenaga listrik DL/T. Sistem anti-korosi dioptimalkan secara khusus untuk berbagai skenario regional, dan dapat diterapkan secara luas pada integrasi jaringan energi baru 132kV, renovasi jaringan perkotaan dan pedesaan, dan transisi jalur khusus kawasan industri, memastikan transisi yang lancar dan transmisi yang aman, menyeimbangkan universalitas dan adaptasi khusus.

Kekuatan inti

1. Struktur khusus

Berbeda dari desain gaya seimbang dua arah pada menara transmisi konvensional, menara terminal kabel Anbang diperkuat secara eksklusif untuk tegangan tidak seimbang super besar searah.

Bahan utama, kaki menara, dan simpul flensa badan menara semuanya dienkripsi dan dipertebal serta dioptimalkan, dan kinerja anti-terguling dan anti-puntir jauh melebihi standar menara tahan tegangan umum.

Daya dukung dasar dicadangkan untuk redundansi dan disesuaikan dengan spesifikasi industri tenaga listrik DL/T, yang dapat menahan angin ekstrem, lapisan es, dan beban seismik, menghindari bahaya tersembunyi pemutusan jalur terminal dan offset menara dari akar penyebab struktur, dan memastikan operasi stabil jangka panjang dari tautan akhir jaringan listrik.

2. Desain platform terintegrasi

Menara Pemutusan Kabel kami dilengkapi dengan platform standar bawaan untuk memasang terminasi kabel, penahan lonjakan arus, dan braket transisi timah. Desain ini mengintegrasikan struktur terminasi tradisional yang berdiri sendiri, braket pemasangan, dan sistem grounding ke dalam satu struktur menara terpadu.

Desain ini menghilangkan kebutuhan untuk membangun struktur pendukung teknik sipil tambahan, sehingga mengurangi luas lahan yang dibutuhkan serta meminimalkan prosedur konstruksi dan konsumsi material.

Selain itu, desain platform terintegrasi ini menggabungkan jalur akses khusus untuk pengoperasian dan pemeliharaan, serta fasilitas perlindungan keselamatan. Hal ini memudahkan pemasangan peralatan, inspeksi rutin, dan perbaikan darurat, yang pada akhirnya menurunkan biaya modal proyek secara keseluruhan serta biaya operasional dan pemeliharaan jangka panjang.

3. Tahan cuaca dan sistem anti korosi

Struktur utama menara dibangun dari baja paduan rendah berkekuatan tinggi Q355B, menggunakan proses perlindungan dua lapis yang menggabungkan galvanisasi hot-dip dengan lapisan anti-korosi yang disegel.

Ketebalan lapisan dan formulasi anti korosi telah dioptimalkan secara khusus oleh Anbang untuk tahan terhadap kondisi lingkungan yang keras di wilayah pesisir—ditandai dengan semprotan garam yang tinggi, kelembapan tinggi, dan angin laut yang kencang—memberikan ketahanan yang kuat terhadap korosi garam, oksidasi, dan penuaan asam-basa.

Semua baut dan flensa struktural menjalani perawatan penyegelan anti-korosi serupa, memastikan masa pakai yang dirancang lebih dari 30 tahun.

Bermitra dengan Anbang membantu meminimalkan frekuensi pelapisan ulang dan penggantian komponen di masa depan untuk proyek Anda, sekaligus memastikan kemampuan beradaptasi penuh terhadap berbagai lingkungan yang sangat korosif—termasuk daerah pegunungan pedalaman, dataran pasang surut pesisir, dan kawasan industri.

4. Kustomisasi berbasis sempit dan ringan

Untuk mengatasi tantangan koridor yang sempit, sumber daya lahan yang langka, dan arsitektur jaringan listrik perkotaan yang padat, kami telah memperkenalkan serangkaian menara terminal yang kompak dan beralas sempit.

Seri produk ini memiliki dimensi dasar menara yang dioptimalkan dan desain struktural tahan angin, sehingga menghasilkan tapak yang lebih kecil dan pengurangan penampang melintang ke arah angin.

Meskipun sepenuhnya memenuhi semua persyaratan beban struktural dan standar izin keselamatan kelistrikan, rangkaian menara terminal ini menawarkan kemampuan beradaptasi yang fleksibel terhadap berbagai lingkungan lahan perkotaan—termasuk jalur hijau, dinding perimeter gardu induk, dan area periferal fasilitas energi baru. Mereka memberikan solusi praktis terhadap kesulitan yang sering dihadapi dalam penempatan menara terminal selama proyek modernisasi jaringan listrik perkotaan.

5. Kustomisasi fleksibel di semua level tegangan

Portofolio produk kami mencakup semua kelas tegangan tinggi utama—termasuk 35kV, 110kV, dan 220kV—dan mendukung penyesuaian berbagai desain struktural, seperti menara kisi baja sudut, menara baja tubular kolom tunggal, dan menara komposit multi-sirkuit.

Ketinggian menara, konfigurasi lengan silang, parameter pemasangan insulator, sistem grounding, dan pengaturan proteksi petir semuanya dapat disesuaikan dengan kebutuhan spesifik.

Mampu memenuhi kebutuhan beragam proyek teknik—mulai dari integrasi jaringan listrik termal dan transmisi energi terbarukan (angin dan surya) hingga perluasan jaringan distribusi perkotaan dan pedesaan serta koneksi terminal jalur antar-wilayah—kami menyediakan solusi pengiriman yang komprehensif dan dapat disesuaikan dalam satu atap.
