Cina Pemasok Menara Transposisi Baja Sudut
Sebagai pemasok inti menara transmisi tegangan tinggi, mengandalkan kekuatan perusahaan teknologi tinggi nasional dan rantai industri lengkap lokal Qingdao,Energi Baru Qingdao Anbangtelah terlibat secara mendalam dalam bidang manufaktur cerdas struktur baja listrik selama lebih dari sepuluh tahun, dengan fokus pada kebutuhan inti saluran transmisi tegangan tinggi dan tegangan ultra-tinggi, dan menciptakan matriks produk menara transposisi baja sudut berkualitas tinggi.
Apa itu menara transposisi baja sudut？
Menara transposisi baja sudut adalah menara khusus eksklusif untuk saluran transmisi tegangan tinggi dan tegangan ultra tinggi, dengan baja sudut kekuatan tinggi Q235/Q355 sebagai bahan utama inti, dirangkai menjadi struktur rangka ruang melalui sambungan baut, dan fungsi intinya adalah untuk mewujudkan pertukaran posisi spasial periodik konduktor tiga fasa, dalam istilah awam, bergantian mengganti tempat duduk konduktor tiga fasa.
Berbeda dari menara transmisi baja sudut biasa, desain strukturnya lebih memperhatikan kemampuan beradaptasi spasial dan stabilitas gaya transposisi kawat, serta menambahkan alat kelengkapan transposisi khusus dan struktur pemandu kawat, yang secara akurat dapat menyesuaikan posisi fasa kawat, sehingga kawat tiga fasa menempati posisi spasial yang berbeda di seluruh saluran, sehingga dapat menyeimbangkan parameter kelistrikan seperti induktansi tiga fasa, kapasitansi, dan impedansi.
Sebagai menara tiang khusus utama pada saluran transmisi tegangan tinggi, menara ini tidak hanya menjalankan fungsi dasar pemasangan kawat, bantalan beban, tahan angin dan gempa, tetapi juga secara efektif melindungi generator, trafo, dan peralatan listrik lainnya, mencegah proteksi relai agar tidak berfungsi, mengurangi interferensi induktif pada jalur komunikasi di sekitarnya, dan menjamin keamanan, efisiensi, dan stabilitas transmisi jarak jauh.
Apa Klasifikasi Menara Transposisi Baja Sudut Galvanis?
Menara transposisi baja sudut Energi Baru Qingdao Anbang memiliki kategori lengkap, dikombinasikan dengan tiga dimensi inti tingkat tegangan, mode transposisi dan tipe struktural, setiap seri secara ketat mengikuti produksi standar nasional industri tenaga listrik, dengan mempertimbangkan universalitas dan kemampuan beradaptasi eksklusif, dan secara akurat sesuai dengan kebutuhan individu dari berbagai proyek transmisi tegangan tinggi:
1. Berdasarkan level tegangan
Meliputi menara transposisi baja sudut bertekanan tinggi (110kV-220kV) dan menara transposisi baja sudut bertekanan sangat tinggi (≥330kV).
Itumodel tegangan tinggicocok untuk kawasan industri dan jalur cabang transmisi lintas regional untuk memenuhi kebutuhan transmisi dan transposisi jarak jauh konvensional.
Model UHV dirancang dengan perkuatan struktural untuk mengoptimalkan kepadatan rangka dan bantalan simpul, dan cocok untuk saluran transmisi utama jarak jauh dan berkapasitas besar 500kV ke atas, yang dapat mencapai penyesuaian fase yang lebih akurat dan memastikan keseimbangan parameter tiga fase.
2. Bagi dengan transposisi
Ini dibagi menjadi dua kategori: tipe transposisi menara tunggal dan tipe transposisi menara ganda.
Jenis transposisi menara tunggal mengadopsi desain kompak, dengan struktur ramping dan tapak kecil, yang cocok untuk skenario dengan ruang saluran terbatas, dan dapat menyelesaikan transposisi konduktor tiga fase pada satu menara.
Tipe transposisi dua menara adalah skema yang direkomendasikan untuk saluran UHV 500kV ke atas, yang mewujudkan transposisi kabel melalui sinergi dua menara, dengan stabilitas yang lebih kuat, dan cocok untuk skenario transmisi beban tinggi dan jarak jauh, dan biasanya dilengkapi dengan 1-2 set menara transposisi setiap jalur 100 km.
3. Dibagi berdasarkan tipe struktural
Ini dibagi menjadi menara transposisi baja sudut tipe gelas anggur, menara transposisi baja sudut tipe kepala kucing, dan menara transposisi baja sudut tipe kering.
Jenis gelas anggur disesuaikan untuk mengatur kabel secara horizontal, dan operasi transposisi mudah dilakukan, yang merupakan pilihan utama saluran tegangan tinggi.
Jenis kepala kucing mengadopsi susunan desain kawat segitiga, yang memiliki ketahanan angin dan es yang luar biasa, dan cocok untuk lingkungan yang kompleks seperti lingkungan pesisir dan pegunungan.
Struktur tipe kering memiliki kekakuan yang besar dan daya dukung yang kuat, serta cocok untuk beban berat dan skenario transposisi bentang besar.
Spesifikasi Produk
|
Item Parameter |
Spesifikasi Detail |
|
Bahan Utama |
Q235B, Q355B baja sudut struktural karbon berkekuatan tinggi |
|
Tingkat Tegangan yang Berlaku |
110kV-1000kV (Tegangan tinggi: 110kV-220kV, UHV: ≥330kV) |
|
Tinggi yang Berlaku |
15m~50m (mendukung kustomisasi non-standar, cocok untuk skenario transposisi yang berbeda) |
|
Spesifikasi Baja Sudut |
∠50×5~∠200×20 (disesuaikan dengan level tegangan dan kebutuhan beban) |
|
Proses Anti Korosi |
Galvanisasi hot-dip keseluruhan, ketebalan lapisan seng ≥85μm, tambahan penguatan anti-korosi pada titik-titiknya |
|
Desain Tahan Angin |
120km/jam~180km/jam, dapat disesuaikan dan diperkuat sesuai permintaan |
|
Fortifikasi Seismik |
Intensitas seismik 8 derajat, dapat disesuaikan dan diperkuat untuk kondisi kerja yang kompleks |
|
Akurasi Transposisi |
Akurasi penyesuaian sudut fase ±2°, memastikan keseimbangan parameter tiga fase |
|
Metode Koneksi |
Sambungan baut berkekuatan tinggi, dilengkapi dengan pengencang khusus, anti kendor dan anti korosi |
|
Standar Penerapan |
Kode Struktur Baja GB50017, DL/T 646 Kondisi Teknis Pembuatan Struktur Pipa Baja Transmisi dan Distribusi, dll. |
Dalam skenario apa Menara Transposisi Baja Sudut dapat digunakan?
|
Skenario Aplikasi |
Persyaratan Inti |
Seri Produk yang Direkomendasikan |
Fitur Teknis Utama |
|
Jalur Transmisi Tegangan Tinggi (Jaringan listrik jarak jauh, transposisi koridor) |
Struktur stabil, fungsi transposisi fase yang kuat, ketahanan angin & es yang tinggi, masa pakai yang lama |
Menara Transposisi Baja Sudut Standar, Menara Transposisi Baja Sudut Tugas Berat |
Baja sudut Q235 / Q355 / Q420B galvanis hot-dip; rakitan baut modular; dirancang untuk transposisi konduktor & pertukaran urutan fase; hambatan angin hingga Kelas 11–12; kapasitas beban es dan salju yang kuat. |
|
Jaringan Listrik Perkotaan & Pinggiran Kota |
Tata letak yang ringkas, hemat lahan, koordinasi isolasi yang andal, pemasangan mudah |
Menara Transposisi Baja Sudut Tinggi Sedang, Menara Transposisi Baja Sudut Dasar Sempit |
Ukuran badan menara yang dioptimalkan untuk ruang perkotaan yang terbatas; kinerja transposisi yang stabil; biaya pondasi rendah; konstruksi cepat dan pemeriksaan selanjutnya yang nyaman. |
|
Daerah Pegunungan & Perbukitan |
Beradaptasi dengan medan yang kompleks, kekakuan struktural tinggi, perawatan rendah |
Menara Transposisi Baja Sudut Tipe Gunung, Menara Transposisi Baja Sudut yang Disesuaikan dengan Lereng |
Struktur baja sudut berkekuatan tinggi; stabilitas yang baik di lereng dan medan yang tidak rata; ketahanan korosi yang kuat; cocok untuk daerah terpencil dengan transportasi yang sulit. |
|
Zona Industri & Energi Baru (Peternakan angin/tenaga surya, kawasan industri) |
Kapasitas beban tinggi, anti getaran, anti debu, dapat disesuaikan |
Menara Transposisi Baja Sudut Khusus, Menara Transposisi Baja Sudut Beban Berat |
Mode ketinggian, bentang, dan transposisi yang dapat disesuaikan sepenuhnya; kompatibel dengan saluran udara tegangan tinggi di basis energi baru; daya tahan yang kuat di lingkungan yang berdebu dan lembab. |
- View as
Menara Transposisi Baja Sudut Galvanis
Pabrik Energi Baru Anbang Qingdao mempersembahkan dengan keahlian dan dedikasi Menara Transposisi Baja Sudut Galvanis, perangkat pemindah fasa inti untuk saluran transmisi listrik. Mengandalkan teknologi pemrosesan tingkat militer yang canggih, produk ini mengintegrasikan stabilitas ekstrem dengan ketahanan terhadap korosi jangka panjang, yang dirancang khusus untuk saluran transmisi jarak jauh bertegangan sangat tinggi. Hal ini menawarkan solusi satu atap terhadap masalah ketidakseimbangan tiga fase, memastikan pengoperasian jaringan listrik yang aman selama tiga puluh tahun, menjadikannya pilihan yang disukai dan dipercaya untuk proyek jaringan listrik tingkat nasional.

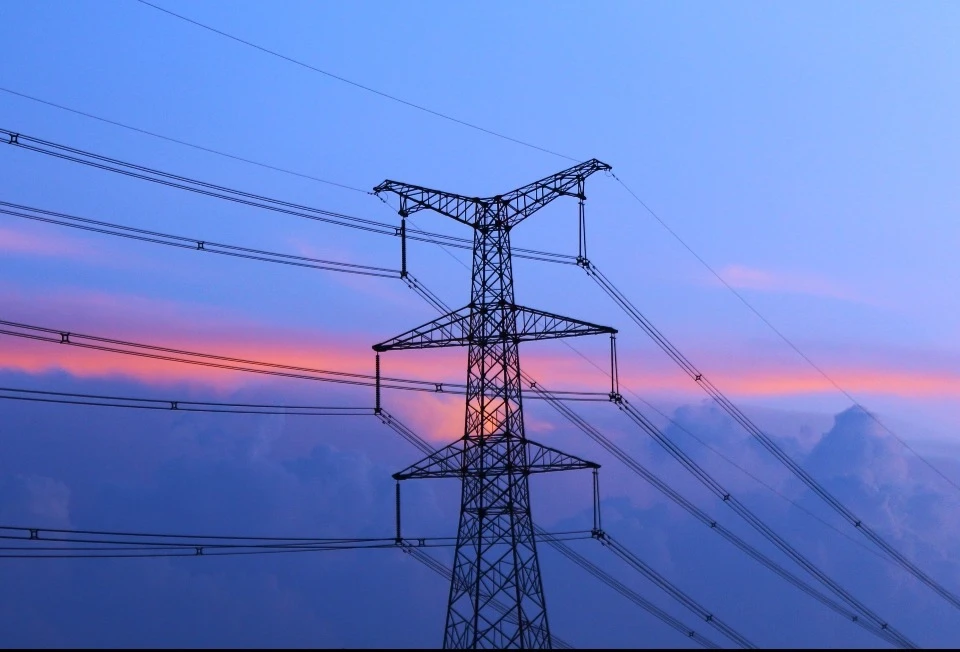

Menara Transposisi Baja Sudut Tegangan Tinggi
Terletak di Qingdao, Cina, Anbang New Energy adalah pabrik sumber dengan kemampuan yang kuat. Dengan manufaktur presisi, perusahaan ini berfokus pada penelitian, desain, dan produksi Menara Transposisi Baja Sudut Tegangan Tinggi dalam skala besar, memberikan solusi dukungan perpindahan fasa berkinerja tinggi dan sangat andal untuk proyek transmisi tegangan ultra-tinggi global.
Menara Transposisi Transmisi Tenaga Baja Sudut
Menara Transposisi Transmisi Daya Baja Sudut adalah menara besi tipe kisi khusus yang banyak digunakan pada saluran transmisi listrik tegangan tinggi dan tegangan ultra tinggi. Jika Anda mencari produsen dan pemasok yang andal, silakan pilih Anbang, kami dapat menawarkan dukungan teknis.
Menara Transposisi Kisi Baja Sudut
Anbang adalah pemasok profesional Menara Transposisi Kisi Baja Sudut, produk tahan lama ini adalah struktur saluran transmisi khusus yang banyak digunakan dalam proyek transmisi daya tegangan tinggi dan tegangan ekstra tinggi, biasanya diterapkan pada jaringan listrik 110kV, 220kV, 330kV dan di atasnya.
Menara Pemindah Fasa Baja Sudut
Menara pemindah fasa baja sudut adalah struktur kisi khusus untuk saluran transmisi AC tegangan tinggi/tegangan ekstra tinggi (EHV), terbuat dari baja sudut standar melalui rakitan yang dibaut. Mereka menggabungkan stabilitas mekanis menara baja sudut konvensional dengan fungsi utama transposisi konduktor tiga fase. Untuk menemukan solusi komprehensif untuk proyek Anda, silakan hubungi Anbang.

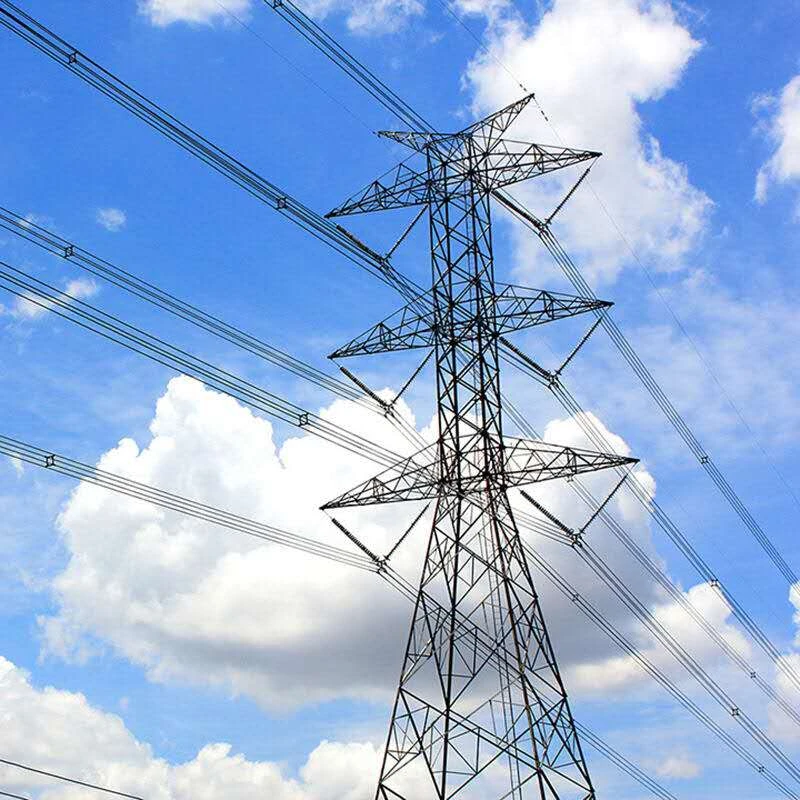

Menara Transmisi Tenaga Baja Sudut Galvanis
Menara transmisi tenaga baja sudut galvanis yang diproduksi oleh pabrik Qingdao Anbang adalah struktur baja tipe kisi yang banyak digunakan untuk menopang saluran listrik overhead di jaringan listrik. Dibuat dari bagian baja sudut canai panas dan dilindungi oleh galvanisasi hot-dip, menara ini menawarkan kekuatan mekanik yang tinggi, ketahanan terhadap korosi yang sangat baik, dan masa pakai yang lama (biasanya 40–50 tahun). Desain kisi terbukanya meminimalkan beban angin sekaligus memaksimalkan efisiensi struktural, sehingga cocok untuk berbagai tingkat tegangan (10 kV hingga lebih dari 800 kV) dan kondisi medan.
Sebagai produsen dan pemasok Menara Transposisi Baja Sudut yang andal di Tiongkok, kami memiliki pabrik kami. Jika anda ingin membeli produk yang berkualitas dan tahan lama, silahkan menghubungi kami.
