Pabrik Menara Tangent Tahan Lama di Cina

Sebagai menara jalur transmisi overhead tipe tulang punggung utama, menara garis lurus menyumbang lebih dari 80% dari total jumlah menara transmisi di seluruh jaringan. Ini adalah jenis menara dasar yang paling banyak digunakan dalam infrastruktur jaringan listrik, transmisi pembangkit energi baru, dan proyek peningkatan jaringan listrik perkotaan-pedesaan.

Energi Baru Qingdao Anbang, mengandalkan basis manufaktur struktur baja Shandong dan akumulasi teknologi dari perusahaan teknologi tinggi nasional, sangat terlibat dalam penelitian dan pembuatan seluruh rantai industri struktur baja transmisi.

Pabrik kami telah mengembangkan rangkaian produk menara baja sudut lurus tingkat tegangan penuh, yang mencakup kondisi transmisi arus utama 35kV, 110kV, 220kV, dan 330kV, termasuk semua jenis menara seperti desain berbentuk Gan, berbentuk piala, berbentuk burung hantu, dan berbentuk tanduk ram.

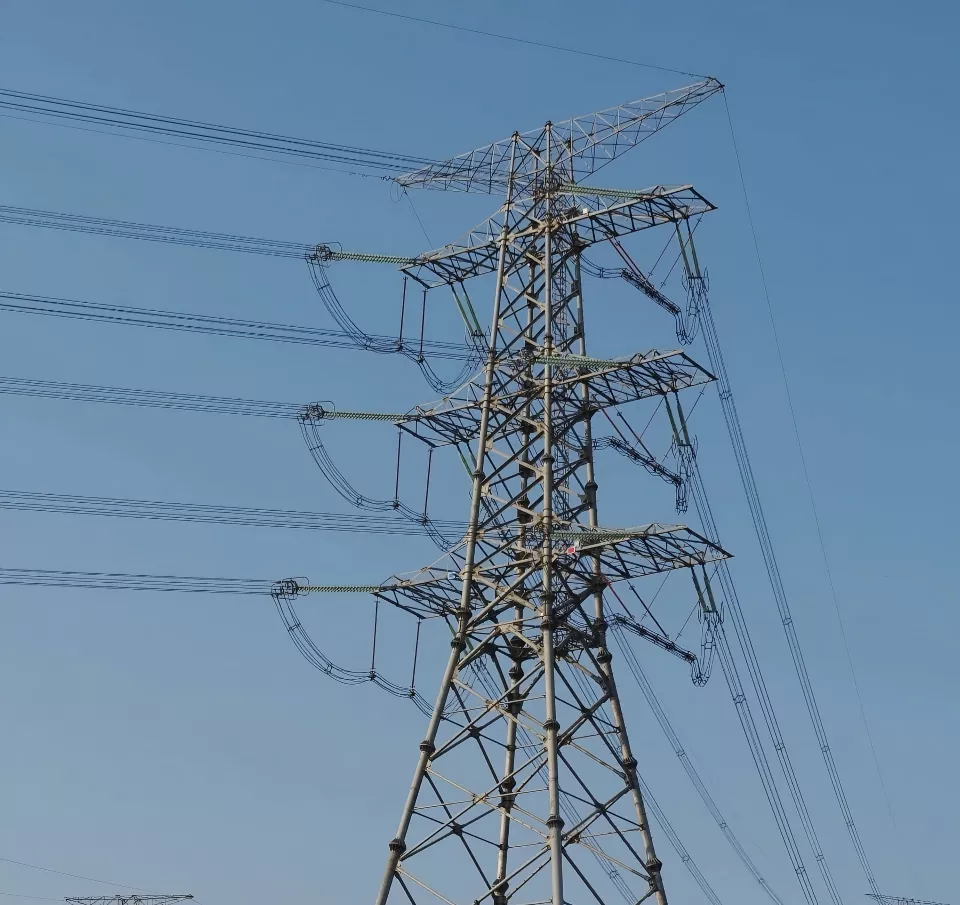

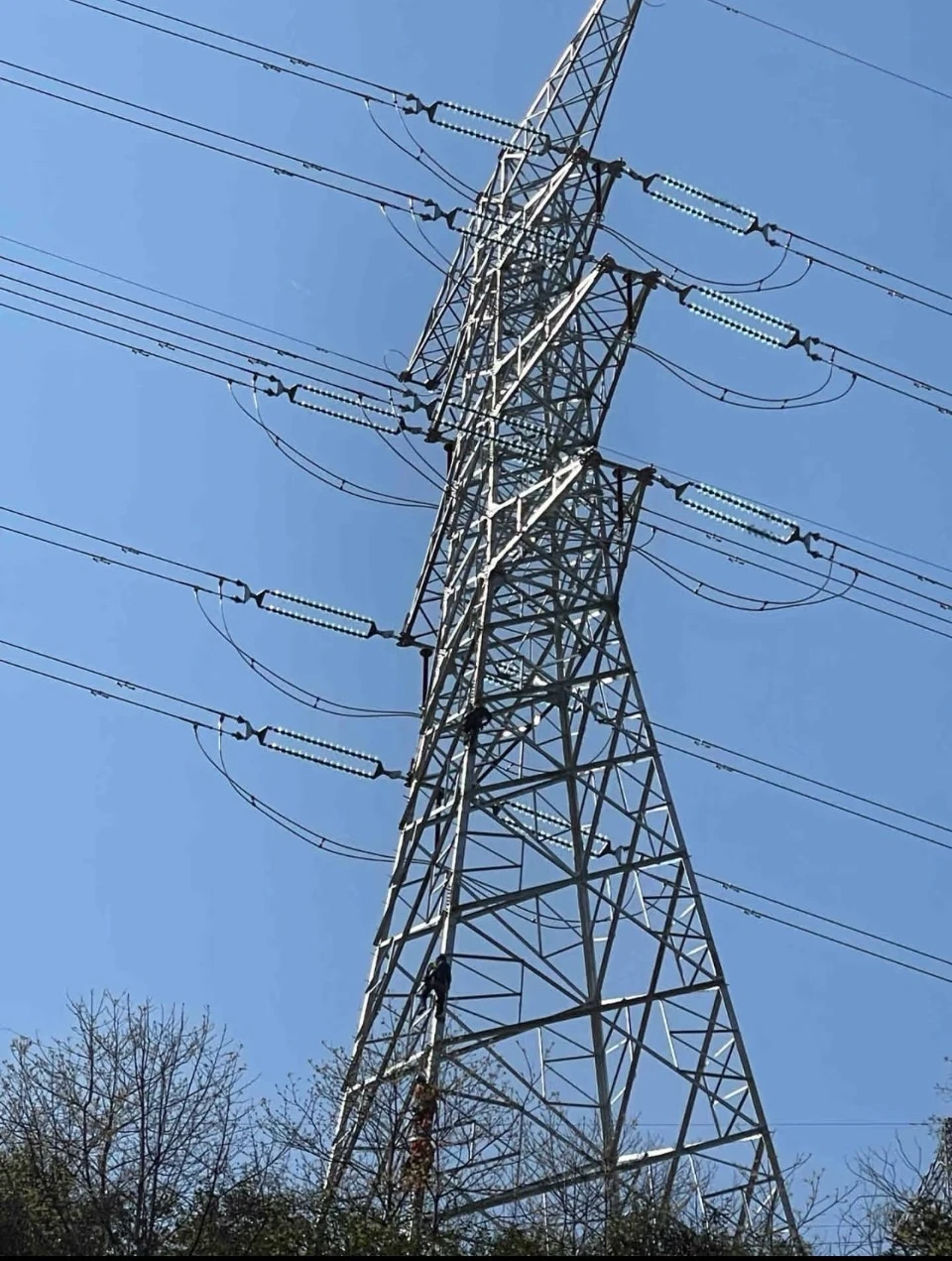

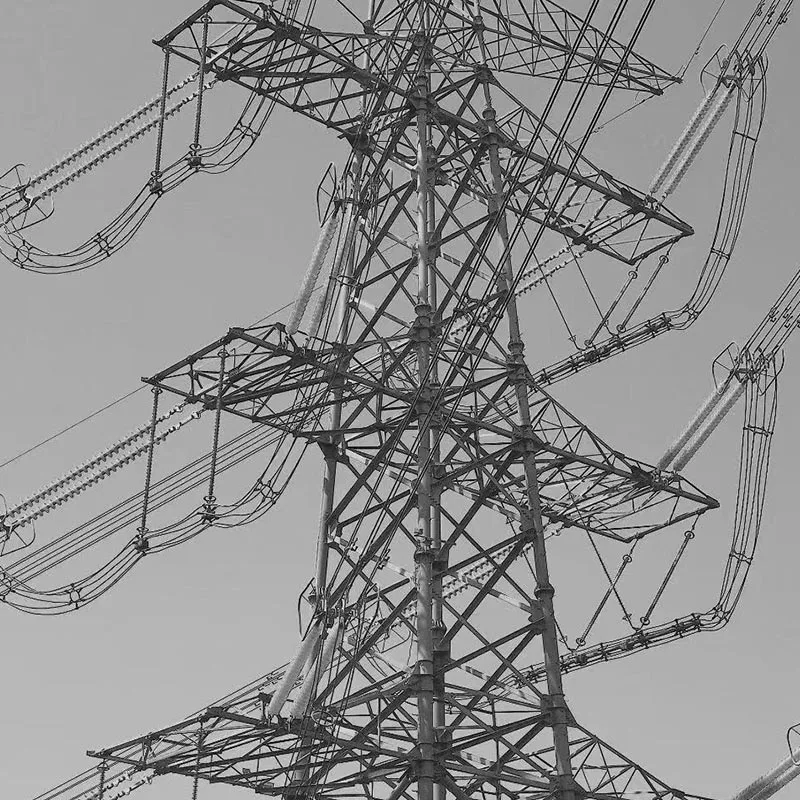

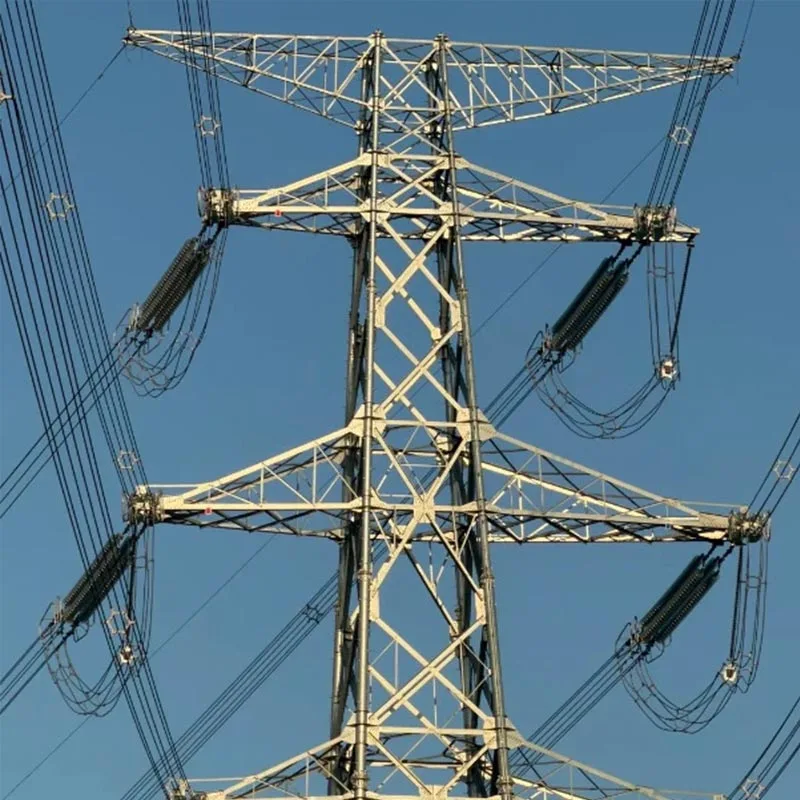

Apa itu Menara Tangen?

Menara Tangen Anbang diposisikan sebagai struktur penahan beban eksklusif untuk bagian transmisi lurus, hanya menahan beban konduktor dan kabel tanah, beban es, dan beban angin horizontal, tanpa menahan tegangan memanjang dan tegangan sudut saluran.

Berfokus pada desain mekanis rangka yang ringan, anti-korosi yang tahan segala kondisi, optimalisasi struktural yang tepat, serta konstruksi dan pemeliharaan yang mudah, mereka dapat beradaptasi dengan beragam skenario infrastruktur seperti dataran, perbukitan, pegunungan, lingkungan pesisir dengan kelembapan tinggi dan semprotan garam, dan taman energi baru.

Mereka menyediakan sistem pendukung struktur baja yang stabil, tahan lama, dan hemat biaya untuk koridor transmisi jarak jauh, sekaligus memenuhi persyaratan proyek untuk pengiriman tenaga fotovoltaik dan angin, transformasi jaringan perkotaan-pedesaan, dan jaringan listrik antar-provinsi, yang berfungsi sebagai komponen inti penahan beban mendasar dari jaringan transmisi tenaga energi baru.

Sistem Spesifikasi Menara Seri Lengkap kami

1. Seri Konvensional Tegangan Rendah (35kV/110kV)

Terutama menara tipe kering berbentuk Z dan disederhanakan di atas, dengan badan menara rendah dan ringan, tapak pondasi kecil, cocok untuk jaringan distribusi perkotaan dan pedesaan, cabang transmisi kotapraja, dan proyek energi baru kecil yang terhubung dengan jaringan listrik.

2. Seri Batang Tegangan Tinggi (220kV/330kV)

Menara lurus tipe kering dan berbentuk cangkir standar, jarak antar lengan yang dioptimalkan dan jarak koordinasi insulasi, redundansi kekakuan yang cukup, cocok untuk jalur transmisi utama jaringan listrik, jalur utama transmisi lintas regional, dan jalur keluar pembangkit listrik tenaga angin dan surya besar.

3. Seri Khusus Kompak

Menara lurus kompak berbasis sempit, mengurangi rentang akar menara dan tapak koridor, cocok untuk proyek di area dengan sumber daya lahan terbatas, area pemukiman di dekatnya, dan koridor ekologi terbatas; juga kompatibel dengan kondisi belokan kecil dan kecil, sehingga meningkatkan fleksibilitas dalam tata letak garis.

4. Parameter Struktur Umum

Bahan utamanya adalah baja paduan rendah berkekuatan tinggi Q345B dan Q420, struktur rangka rakitan baut menara penuh, desain bodi menara tirus trapesium, tinggi menara berkisar antara 18m hingga 75m, cocok untuk panjang bentang konvensional 80m hingga 400m, secara ketat mematuhi Spesifikasi Desain Saluran Transmisi Daya GB50545 dan standar industri struktur baja DL/T untuk produksi dan manufaktur.

Keunggulan produk inti

(1) Optimasi Struktural

Mengandalkan teknologi simulasi dan analisis struktur elemen hingga, penampang melintang, susunan material miring, dan tegangan sambungan badan menara dioptimalkan di seluruh area, meninggalkan desain material tradisional yang berlebihan.

Dalam kondisi memenuhi persyaratan beban nasional berupa hambatan angin, ketahanan gempa, dan lapisan es, bobot badan menara dioptimalkan sebesar 12% ~ 18%, jalur transmisi gaya rangka jelas, dan akurasi kontrol defleksi lebih baik dari rata-rata industri.

Pembukaan akar pondasi lebih kecil, jumlah penggalian pekerjaan tanah dan konsumsi beton berkurang secara bersamaan, yang sangat mengurangi biaya pembebasan lahan proyek dan konstruksi sipil, dan mencapai keseimbangan optimal antara redundansi keamanan struktural, tingkat pemanfaatan material dan biaya proyek.

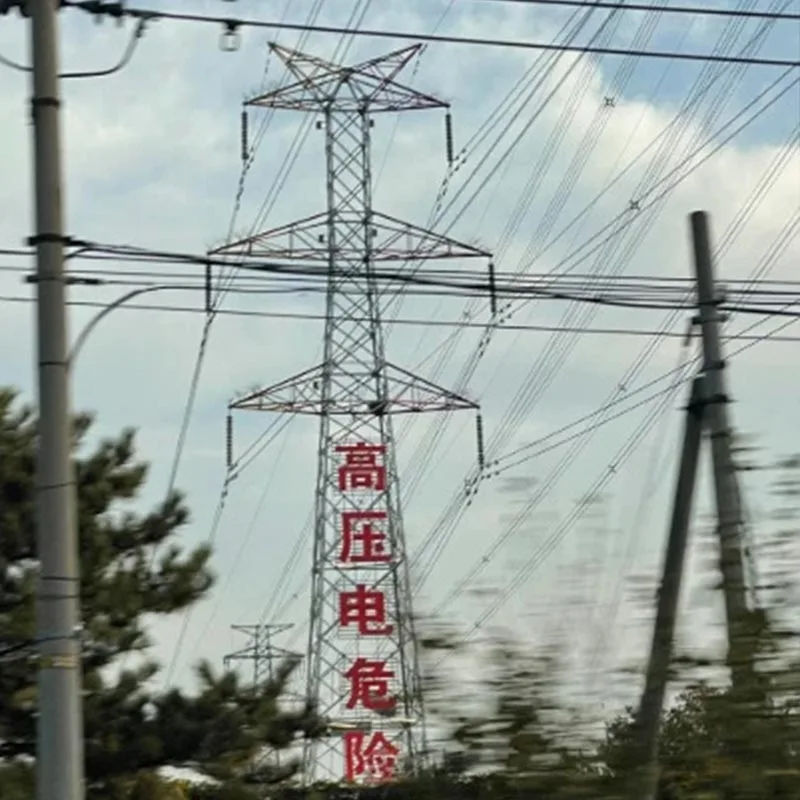

(2) Tahan korosi

Anbang mengadopsi seluruh proses galvanisasi hot-dip standar nasional.

Baja dicelupkan ke seluruh area, dan ketebalan lapisan seng seragam dan stabil ≥ 85μm, dikombinasikan dengan perawatan pasivasi dan penyegelan, untuk menahan semprotan garam pantai, asam dan alkali industri, kondensasi lembab, hujan, salju dan pembekuan-pencairan serta korosi lingkungan lainnya.

Masa pakai dasar desain produk adalah 50 tahun, dan lapisan anti-korosi meluruh perlahan selama servis di luar ruangan, sangat mengurangi frekuensi operasi dan pemeliharaan perbaikan cat dan penghilangan karat di kemudian hari, mengurangi biaya pengoperasian dan pemeliharaan seluruh siklus hidup, dan beradaptasi dengan lingkungan regional yang kompleks seperti pantai Shandong, kelembapan tinggi di daratan, serta suhu dingin dan es yang parah di utara.

(3) Struktur paten keamanan yang dikembangkan sendiri

Dilengkapi dengan struktur paten anti-pendakian Anbang New Energy yang dapat didaur ulang, menara ini dilengkapi dengan pedal akses yang dapat ditarik, yang secara otomatis didaur ulang dan disembunyikan saat menganggur setiap hari, mencegah personel yang tidak relevan melakukan pendakian yang melanggar peraturan.

Hanya personel operasi dan pemeliharaan profesional yang dapat membuka dan memperluas saluran pemeliharaan, dengan mempertimbangkan perlindungan keselamatan pekerjaan di ketinggian dan kontrol keamanan publik, mengisi celah keamanan menara tradisional tanpa perlindungan dan mudah didaki, serta memenuhi persyaratan standardisasi keselamatan jaringan listrik.

(4) Manufaktur modular prefabrikasi

Seluruh pabrik komponen menara menstandarkan blanking, punching, dan pra-perakitan, dan semua lubang baut dicocokkan secara akurat, dan tidak perlu pemotongan dan pengelasan sekunder di lokasi, serta diperlukan penyambungan dan perakitan baut murni.

Pemisahan komponen yang ringan, tidak ada masalah transportasi jalan raya, dan perpindahan yang nyaman di bagian jalan pegunungan yang terjal.

Proses pemasangan yang disederhanakan, mempersingkat waktu kerja di ketinggian, dan secara bersamaan mengurangi biaya tenaga kerja konstruksi dan periode konstruksi, cocok untuk perbaikan jaringan listrik darurat dan proyek terburu-buru infrastruktur batch, pembongkaran dan modifikasi serta penggantian komponen yang mudah, dan memiliki nilai penggunaan kembali sekunder.

(5) Beradaptasi dengan berbagai lingkungan

Desain strukturnya mencakup 8 tingkat ketahanan gempa, 12 tingkat ketahanan angin, dan kondisi lapisan es yang parah.

Ketangguhan baja tidak menurun di lingkungan yang sangat dingin dan bersuhu rendah, dan kinerja struktural di lingkungan pesisir dengan garam tinggi stabil.

Bentuk pondasi secara fleksibel disesuaikan dengan pondasi galian, pondasi pelat, dan pondasi berundak dangkal, cocok untuk berbagai geologi lumpur, lereng, pegunungan, dan dataran, tanpa transformasi lokasi skala besar.

Cocok untuk skenario non-standar seperti koridor transmisi periferal pada stasiun energi baru dan jaringan jalur di daerah pegunungan terpencil.

(6) Seluruh rantai kendali mutu

Sebagai perusahaan teknologi tinggi nasional, Anbang telah membangun sistem pemeriksaan kualitas proses penuh untuk inspeksi ulang pabrik baja, pengujian akurasi blanking, deteksi cacat las, pengujian lapisan galvanis, dan uji simulasi beban.

Membandingkan secara ketat standar manufaktur Jaringan Listrik Negara Bagian dan Jaringan Listrik Tiongkok Selatan, dengan kemampuan pertukaran komponen yang kuat dan tidak ada deviasi dalam ukuran pasokan batch untuk memastikan konsistensi pemasangan saluran secara batch.

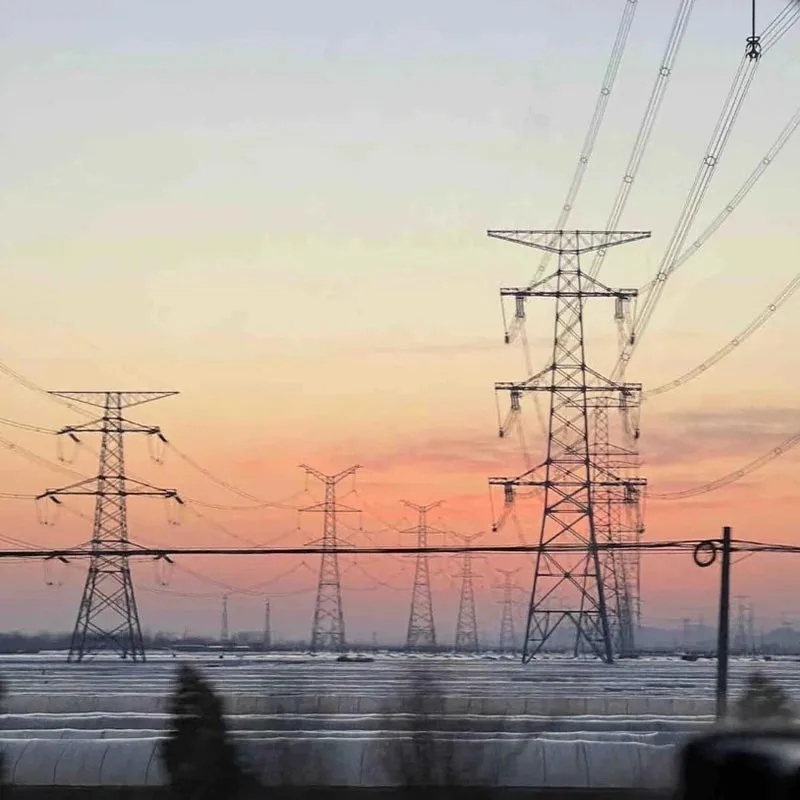

Skenario aplikasi

Saluran transmisi lurus tulang punggung tegangan tinggi/tegangan rendah dari Jaringan Negara dan jaringan listrik lokal;

Pembangkit listrik fotovoltaik dan ladang angin mengirimkan tenaga energi baru ke jalur khusus;

Peningkatan jaringan listrik perkotaan dan pedesaan, transformasi jaringan pedesaan, dan jalur pasokan listrik internal di kawasan industri;

Proyek transmisi listrik di koridor terbatas seperti pegunungan berbukit, pesisir pantai, dan cagar ekologi;

Jaringan batch jalur lurus jarak jauh dan menara pendukung tahan tegangan untuk membangun sistem transmisi yang lengkap.

Layanan pendukung perusahaan

Energi Baru Qingdao Anbangmenyediakan solusi rantai penuh terpadu, mulai dari survei lini awal, desain khusus jenis menara, menggambar verifikasi mendalam, hingga produksi dan manufaktur massal di pabrik, distribusi kendaraan logistik, panduan teknis pemasangan di lokasi, dan layanan terpadu pengoperasian dan pemeliharaan selanjutnya.

Kami mendukung penyesuaian ekspor luar negeri, penelitian yang dipersonalisasi, dan pengembangan parameter non-standar, mengandalkan keunggulan kapasitas produksi dari Taman Industri Manufaktur Cerdas Jiaozhou, memastikan pengiriman cepat berskala besar, dan memberikan dukungan struktur baja yang andal untuk proyek infrastruktur listrik dalam dan luar negeri dengan kapasitas produksi yang stabil, kualitas inti keras, dan layanan siklus penuh.
