Menara Pipa Baja Tegangan Tinggi

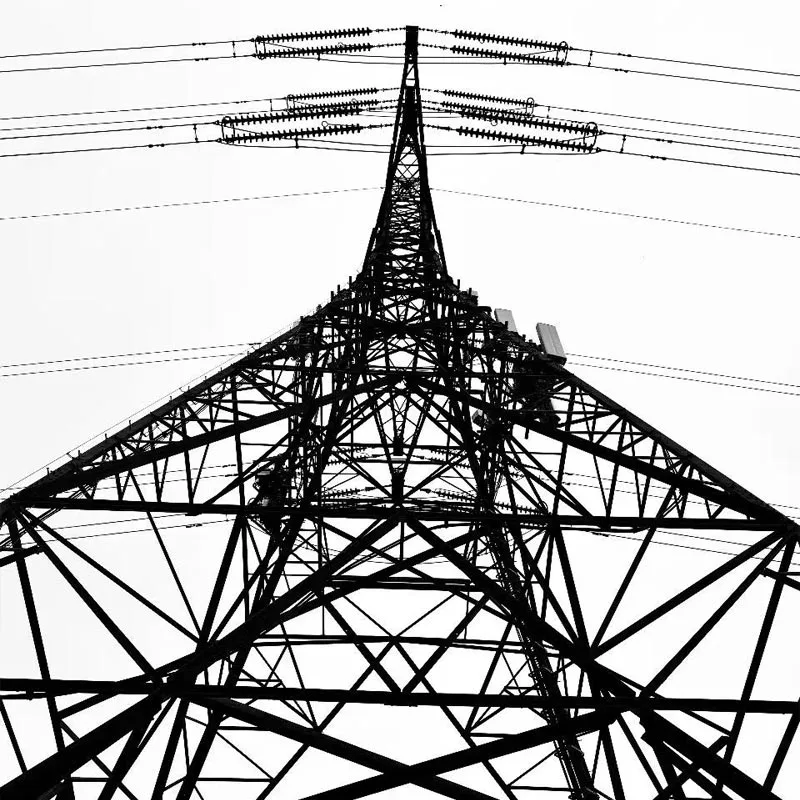

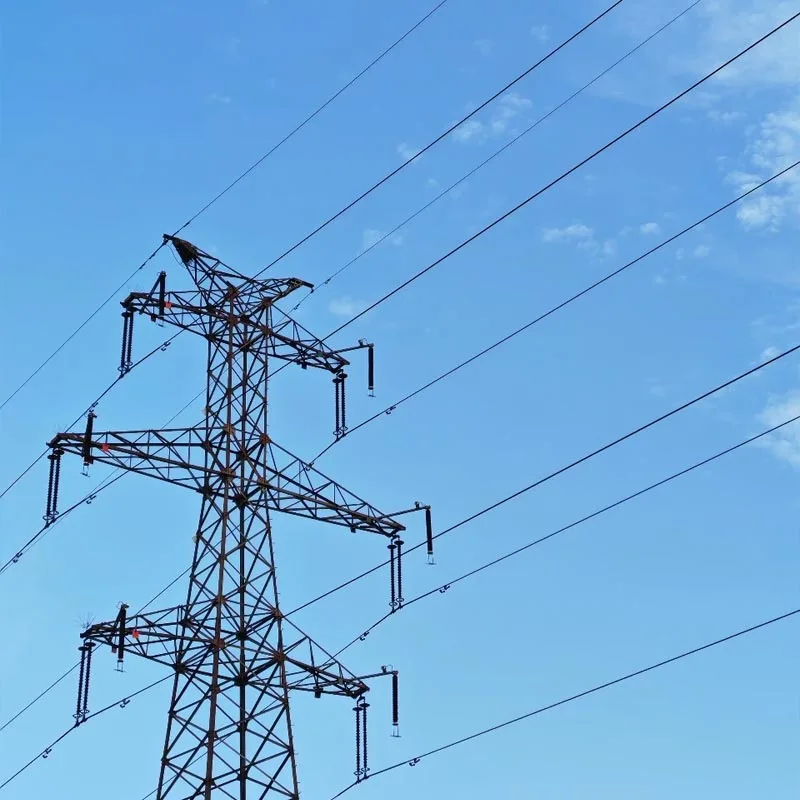

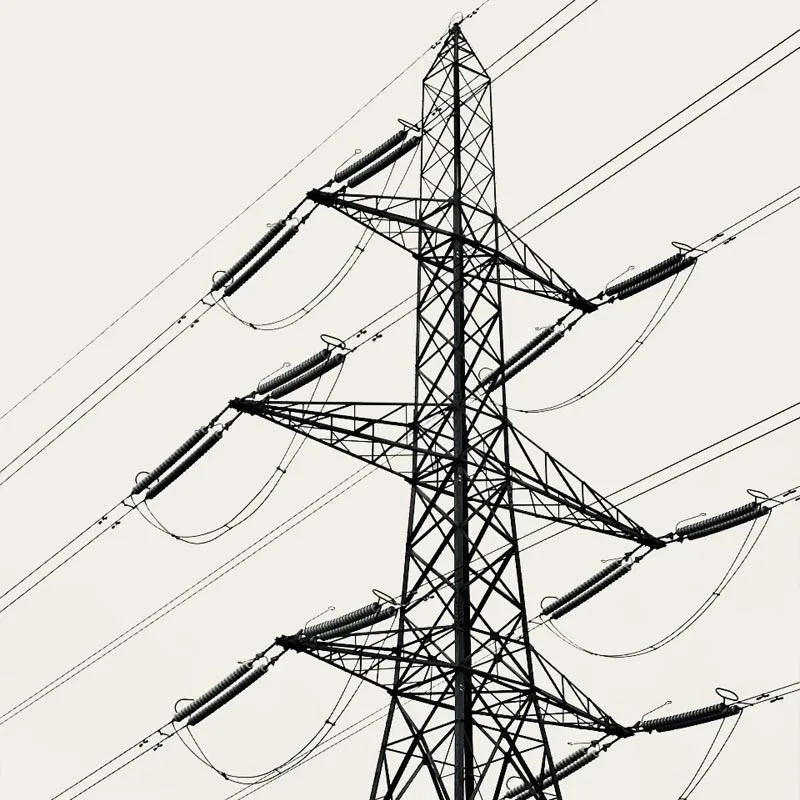

Menara Tubular Baja Tegangan Tinggi Energi Baru Qingdao Anbang adalah peralatan pendukung transmisi inti yang terintegrasi "layanan-desain-manufaktur-instalasi". Dirancang khusus untuk tegangan tinggi 10kV-1000kV, tegangan ultra-tinggi (UHV), dan saluran transmisi listrik tegangan ekstra tinggi, mencakup berbagai tipe struktural termasuk tipe kisi, tipe meruncing kolom tunggal, dan tipe gabungan alas sempit.

Sebagai "Top 10 Perusahaan Tiang Pipa Baja Tahun 2022", the perusahaan mengandalkan 20 paten inti, kapasitas produksi tahunan sebesar 50.000 ton, dan sertifikasi nasional/industri standar seperti GB/T 2694 dan GB 50205.

Produk ini mengadopsi baja berkekuatan tinggi kelas Q355B/Q420/Q460, menampilkan galvanisasi hot-dip anti korosi, teknologi pengelasan yang dipatenkan, dan desain struktur yang diperkuat.

Itu bisa beroperasi secara stabil dalam skenario yang kompleks seperti daerah rawan topan, daerah dengan lapisan es yang tebal, dan koridor terbatas perkotaan, menyediakan aman dan solusi transmisi daya yang andal untuk bidang ketenagalistrikan, komunikasi, industri, dan lainnya, serta memiliki berhasil melayani ratusan pelanggan di seluruh dunia. Keduanya mendapat pujian tinggi dari klien.

Keuntungan Inti

Pemberdayaan yang Dipatenkan untuk Struktur yang Stabil

Kepemilikan eksklusif atas paten inti termasuk "Struktur yang Diperkuat untuk Kekuasaan Komponen Baja Menara" dan "Perlengkapan Pengelasan Khusus untuk Basis Menara Baja Sudut". Melalui dukungan stabil segitiga desain dan teknologi penguatan bebas lubang, daya dukung ditingkatkan tanpa merusak kekuatan tubuh.

Itu perlengkapan las dapat disesuaikan dengan posisi berbagai spesifikasi pelat baja; lasan mengalami non-destruktif pengujian, memastikan kekakuan sendi yang tinggi dan eksentrisitas minimal. Getaran angin dan kemampuan anti-icingnya jauh lebih unggul dibandingkan produk tradisional.

Kekuatan Tinggi & Ketahanan Korosi untuk Masa Pakai Lebih Lama

Bahan utama adalah paduan rendah baja berkekuatan tinggi. Itu ketebalan lapisan galvanis hot-dip tidak kurang dari 85μm, dan struktur pipa baja tertutup secara efektif mencegah akumulasi air dan debu, mencapai masa pakai anti-korosi lebih dari 30 tahun.

Batang yang dikontrol secara ketat membungkuk derajat (panjang ≤2‰) dan ovalitas (≤2D/1000) memastikan kemampuan beradaptasi terhadap lingkungan yang keras seperti semprotan garam tinggi di wilayah pesisir dan angin kencang serta pasir di barat laut Tiongkok, dengan beban kerja pemeliharaan harian hanya 1/3 dari beban kerja tersebut tradisional menara besi.

Kemampuan Beradaptasi Skenario dengan Ruang Lantai Optimal

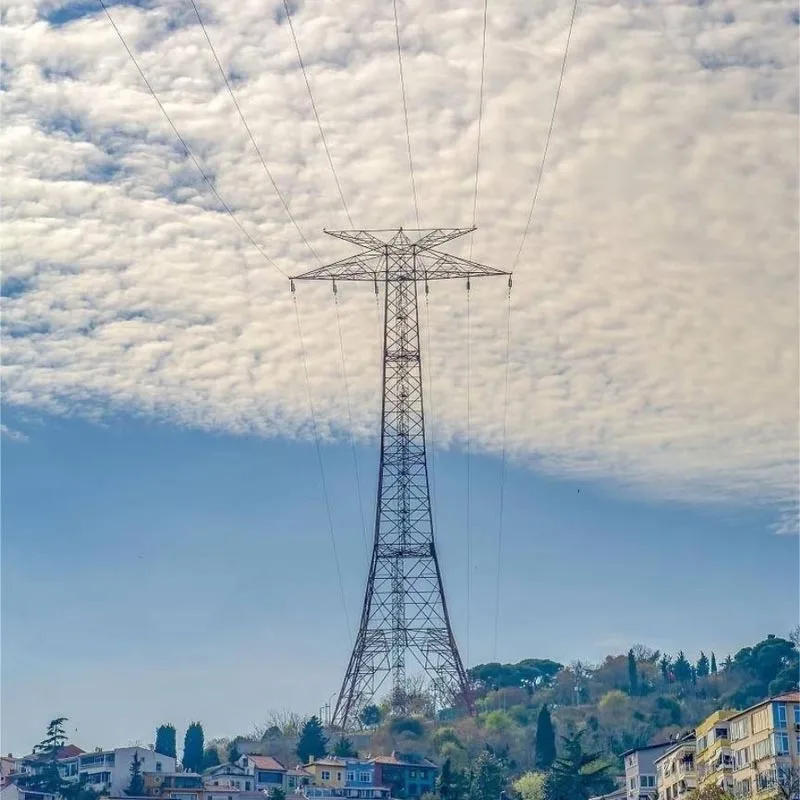

Tersedia beberapa opsi struktural (basis sempit tipe gabungan, tipe meruncing satu kolom). Menara tabung tunggal hanya membutuhkan pondasi melingkar, sehingga mengurangi luas lantai lebih banyak dari 60% dibandingkan dengan menara baja sudut, sangat cocok untuk transformasi jaringan listrik perkotaan, kawasan industri dan skenario koridor terbatas lainnya.

Penampang pipa baja yang ramping memiliki koefisien hambatan angin yang rendah, mengurangi beban angin sebesar 30% di daerah rawan angin topan dan bagian bentang panjang (penyeberangan sungai/ngarai). Untuk skenario UHV, itu tinggi menara bisa mencapai 130m dan berat menara 260 ton, memenuhi persyaratan daya sirkuit ganda transmisi.

Layanan Rantai Penuh untuk Pengiriman Efisien

Menyediakan layanan turnkey dari "pabrik desain yang disesuaikan perakitan prefabrikasi di lokasi". Basis produksi 50.000㎡ menjamin produksi massal yang cepat.

Mengadopsi halus skema konstruksi seperti pengangkatan tali nilon berkekuatan tinggi, siklus pemasangannya 20% lebih pendek dari pada industri rata-rata. Dukungan teknis proses penuh termasuk desain pondasi dan adaptasi komponen disediakan.

Skenario Aplikasi

Bidang Transmisi Tenaga: 110kV-1000kV UHV/saluran transmisi listrik tegangan ekstra tinggi dan struktur gardu induk, sangat cocok untuk proyek transmisi energi lintas regional di Mongolia Dalam, Guangxi, dan wilayah lainnya.

Skenario Perkotaan & Industri: Peningkatan jaringan listrik perkotaan, distribusi listrik kawasan industri, dan daya 10kV proyek transmisi untuk stasiun pengisian dan pertukaran. Desain dasar yang sempit mengurangi biaya pembebasan lahan dan beradaptasi dengan lingkungan kompleks bangunan padat.

Iklim & Medan yang Kompleks: Daerah pesisir yang rawan angin topan, daerah dengan lapisan es tebal di barat daya Tiongkok, angin kencang daerah kecepatan di barat laut Gobi, serta bagian transmisi jarak jauh seperti penyeberangan sungai/ngarai.

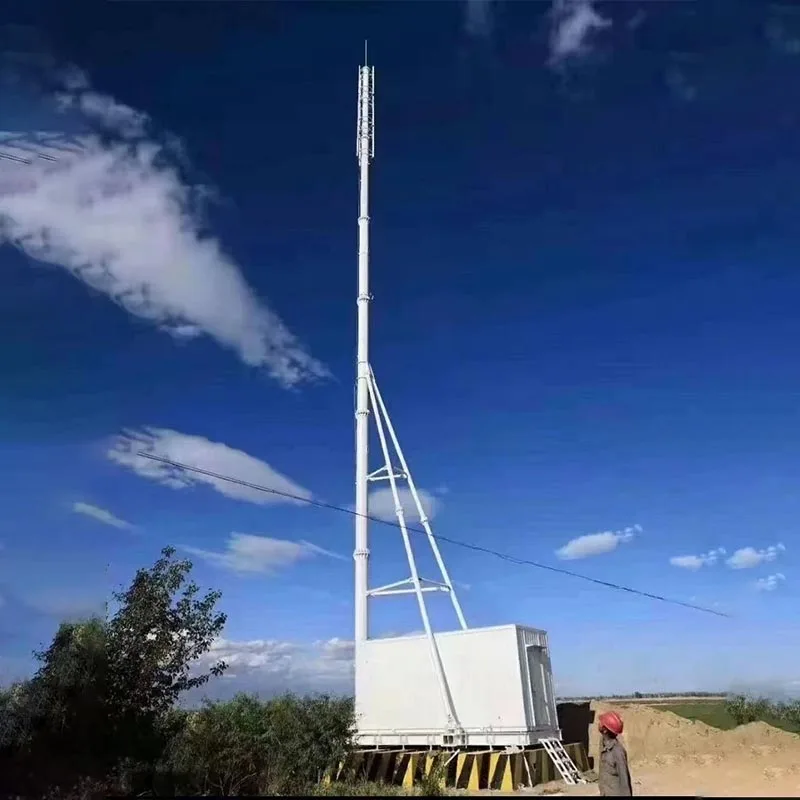

Adaptasi Multi-Industri: Pendukung stasiun pangkalan komunikasi, menara radio dan televisi, dan kekuatan khusus fasilitas transmisi untuk militer. Struktur menara yang dapat disesuaikan dengan berbagai spesifikasi tersedia memenuhi kebutuhan spesifik.

Parameter Spesifikasi

Pertanyaan yang Sering Diajukan (FAQ)

1. Apakah biaya menara tubular baja tegangan tinggi lebih tinggi dibandingkan menara baja sudut tradisional?

Biaya produksi awal sedikit lebih tinggi, tetapi biaya komprehensif lebih menguntungkan! Baja menara berbentuk tabung lebih ringan (pengurangan berat sebesar 30% pada beban yang sama), mengurangi biaya konstruksi pondasi sebesar 20%-40%.

Dengan masa pakai anti korosi hingga 30 tahun, biaya perawatan selanjutnya hanya 1/3 dari biaya perawatan. menara baja sudut tradisional. Selain itu, luas lantai yang kompak secara signifikan mengurangi biaya pembebasan lahan daerah perkotaan, menghasilkan efektivitas biaya yang jauh lebih tinggi dalam penggunaan jangka panjang.

2. Bagaimana cara memastikan stabilitas dan keamanan menara dalam proyek jangka panjang UHV?

Menara bentang panjang UHV mengadopsi struktur bertulang tipe kisi, dengan bahan utama terbuat dari baja berkekuatan tinggi Q460. Distribusi gaya dioptimalkan melalui analisis elemen hingga 3D, dan sambungan diperbaiki ganda dengan cara berpotongan pengelasan garis dan sambungan flensa, dengan eksentrisitas ≤3mm. Sebelum pengiriman, pengujian terowongan angin model skala 1:10 dan uji batas beban dilakukan.

Setelah pemasangan di tempat, deteksi cacat ultrasonik dan vertikalitas keseluruhan inspeksi dilakukan untuk memastikan kepatuhan terhadap persyaratan beban transmisi daya 1000kV UHV. Produknya punya telah beroperasi secara stabil di beberapa proyek UHV lintas sungai.

3. Bagaimana cara melakukan perawatan harian dan bagaimana siklus perawatannya?

Perawatannya sederhana dan nyaman! Disarankan untuk melakukan inspeksi rutin setahun sekali: periksa kekencangan baut, sensitivitas rel penahan jatuh (jika dilengkapi), dan menghilangkan rintangan di sekitar menara.

Perbaikan lapisan anti korosi harus dilakukan setiap 5-8 tahun sekali sesuai dengan kondisi lingkungan. Itu struktur pipa baja tertutup mencegah korosi internal, menghilangkan kebutuhan akan perbaikan yang sering dan secara signifikan mengurangi beban kerja pemeliharaan.

4. Apakah desain khusus didukung dan bagaimana siklus pengirimannya?

Kustomisasi skenario penuh tersedia! Struktur menara dapat dibuat khusus sesuai dengan level tegangan, beban persyaratan, medan dan iklim, batasan ruang lantai dan parameter lainnya.

Siklus pengiriman untuk standar produk adalah 15-30 hari; untuk menara UHV besar atau produk khusus, siklusnya dapat dinegosiasikan berdasarkan proyek skala. Kapasitas produksi tahunan perusahaan sebesar 50.000 ton memastikan produksi dan pengiriman massal yang cepat.
