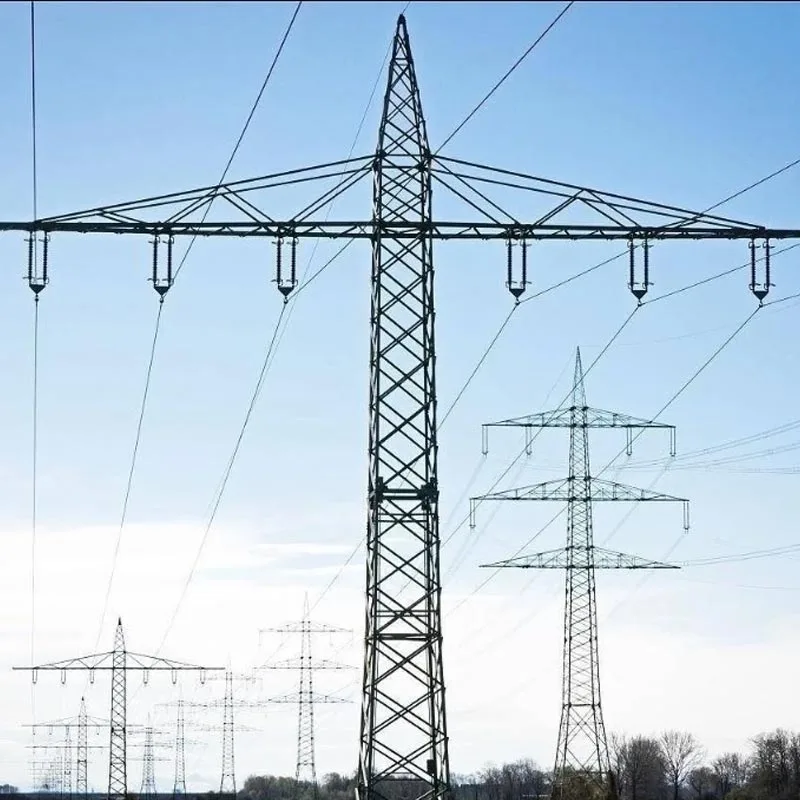

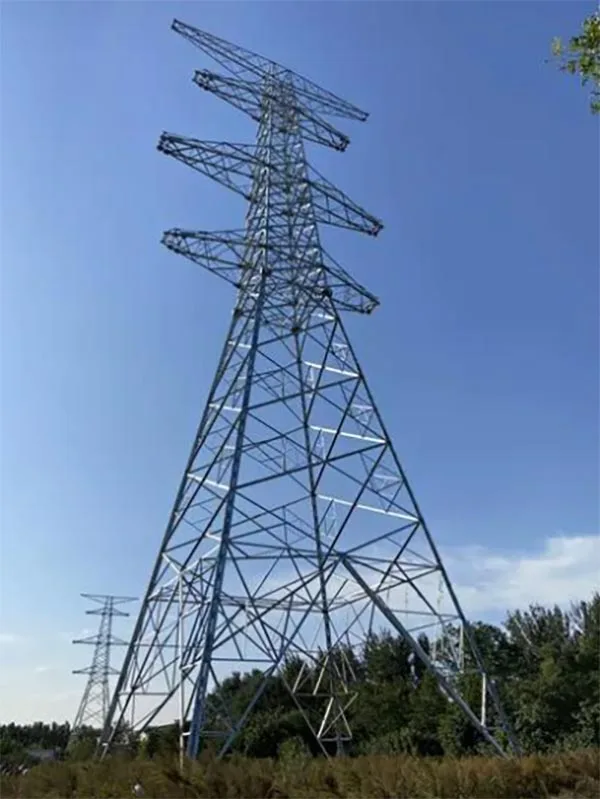

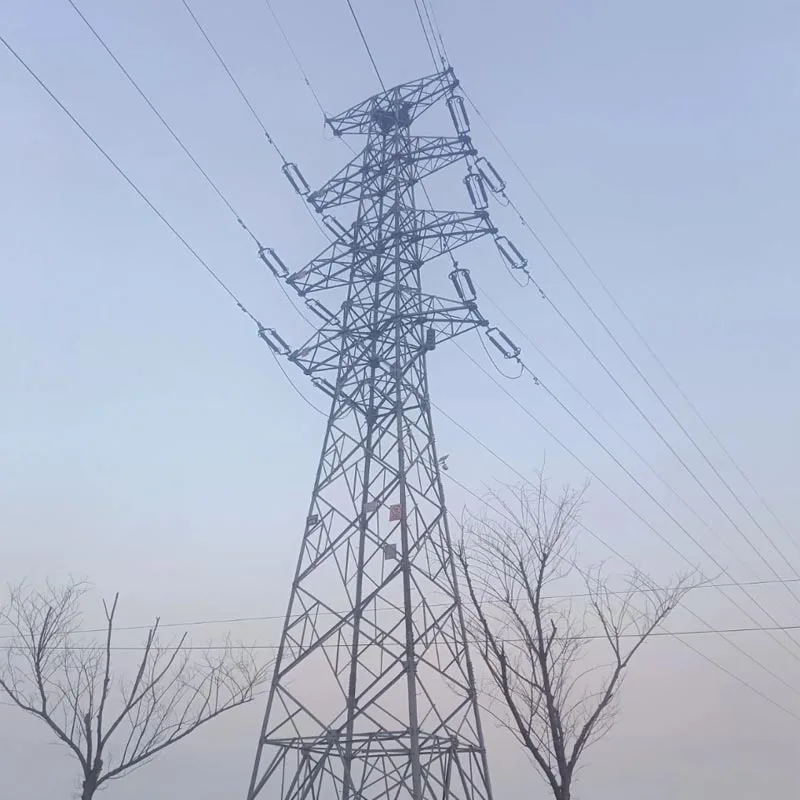

Menara Transposisi Baja Sudut Galvanis

Menara Transposisi Baja Sudut Galvanis Qingdao Anbang New Energy memilih standar nasional berkekuatan tinggi baja sudut galvanis sebagai komponen penahan beban inti. Struktur keseluruhan telah dioptimalkan melalui profesional perhitungan dan desain mekanis, terutama untuk transmisi AC tegangan tinggi dan ultra-tinggi 110kV hingga 500kV garis skenario, yang khusus digunakan untuk mencapai peralihan fasa yang teratur dari konduktor tiga fasa.

Ini secara efektif mengatasi masalah yang disebabkan oleh susunan konduktor asimetris selama transmisi jarak jauh, seperti kapasitif yang tidak seimbang arus, kehilangan saluran yang berlebihan, fluktuasi tegangan, dan anomali proteksi relai, sehingga meningkatkan jaringan listrik efisiensi transmisi dari sumbernya dan memastikan pengoperasian jangka panjang yang aman, stabil, dan andal sistem transmisi.

Produk ini menggunakan proses anti korosi galvanisasi hot-dip yang matang secara keseluruhan, dengan lapisan seng yang seragam dan padat yang melekat dengan kuat, sangat meningkatkan ketahanan terhadap korosi dan penuaan, serta beradaptasi terhadap lingkungan yang keras dan kompleks lingkungan seperti kabut garam tinggi di pesisir pantai, kawasan polusi industri, dan iklim bersalju yang dingin.

Memanfaatkan Qingdao Anbang Baru Basis produksi energi yang modern, manufaktur terstandarisasi dan presisi pabrik tercapai, dengan kualitas yang ketat proses kontrol yang diterapkan mulai dari pemotongan bahan mentah, pelubangan, dan pengelasan hingga galvanisasi dan perakitan percobaan, secara efektif memastikan keakuratan dan konsistensi komponen.

Menara pemindah fasa baja sudut galvanis ini dapat sepenuhnya beradaptasi dengan tingkat tegangan yang berbeda, kondisi medan, dan persyaratan desain garis, dan sekaligus menawarkan kekuatan struktural yang sangat baik serta ketahanan terhadap angin dan gempa juga mempertimbangkan kenyamanan perakitan di lokasi dan kemudahan perawatan di masa depan, menjadikannya aman, efisien, dan hemat biaya solusi pilihan untuk berbagai renovasi peralihan fasa saluran transmisi dan proyek konstruksi baru.

Keuntungan Inti

Ketahanan Korosi, Umur Panjang

Menggunakan hot-dip galvanizing dengan lapisan zinc ketebalan ≥85μm, membentuk lapisan pelindung padat yang memberikan penghalang fisik dan elektrokimia perlindungan.

Masa pakai bebas perawatan di luar ruangan melebihi 30 tahun, cocok untuk lingkungan yang keras seperti pesisir dan kawasan industri.

Struktur Stabil

Terbuat dari baja sudut galvanis Q235/Q345 berkekuatan tinggi sebagai bahan dasarnya, dengan desain kisi-kisi.

Hambatan angin ≥30 m/s, ketahanan lapisan es ≥8 mm, intensitas seismik 8, memenuhi persyaratan beban di medan yang kompleks dan iklim ekstrem.

Perawatan yang Nyaman

Menara Transposisi Baja Sudut Galvanis digunakan desain pemisahan fase modular, memungkinkan peralihan konduktor tiga fase secara presisi tanpa kabel jumper.

Itu strukturnya sederhana, secara signifikan meningkatkan efisiensi konstruksi dan pemeliharaan.

Manufaktur Pabrik dan Kontrol Kualitas

Qingdao Anbang New Energy memiliki pabriknya, dengan penuh produksi terstandar. Dari pemeriksaan bahan mentah hingga galvanisasi dan perakitan selesai, prosesnya ketat mengikuti standar nasional, memastikan kinerja yang konsisten dari setiap menara pengalih fase baja sudut galvanis.

Kustomisasi Fleksibel

Jenis menara, tinggi, dan metode peralihan fasa bisa disesuaikan sesuai dengan level tegangan saluran, jarak bentang, dan kondisi medan, cocok untuk berbagai daya proyek peralihan fasa saluran transmisi.

Prinsip Kerja Produk

Menara pemindah fasa baja sudut galvanis adalah menara khusus yang digunakan dalam saluran transmisi listrik untuk mencapainya fase pertukaran konduktor tiga fasa.

Pada saluran transmisi AC jarak jauh, konduktor tiga fasa dapat menyebabkan arus kapasitif yang tidak seimbang karena pengaturan asimetris, menyebabkan peningkatan kerugian jaringan, pengoperasian yang salah relai perlindungan, dan masalah lainnya.

Menara mengatur titik suspensi konduktor di ketinggian dan posisi yang berbeda pada badan menara, memungkinkan konduktor fase A, B, dan C bertukar posisi secara teratur sebagai mereka melewati menara.

Hal ini mencapai pergeseran fasa periodik, menyeimbangkan arus kapasitif tiga fasa, mengurangi kehilangan saluran, dan meningkatkan efisiensi transmisi dan stabilitas operasional jaringan listrik.

Intinya bergantung pada kekuatan tinggi dan stabilitas baja sudut galvanis untuk memastikan ketegangan dan jarak konduktor bertemu keamanan standar selama proses peralihan fase.

Detail Produk

Pemrosesan Komponen

Semua komponen baja sudut Menara Transposisi Baja Sudut Galvanis dipotong, dilubangi, dan ditekuk secara presisi, dengan toleransi dimensi sesuai dengan GB/T 9787 untuk memastikan perakitan akurasi.

Perlindungan Korosi

Setelah karat dihilangkan, komponen direndam dalam seng cair pada suhu 450-460°C, membentuk lapisan paduan seng-besi dengan cakupan seragam tanpa pelapisan terlewat atau tonjolan seng. Sudut mati seperti lubang baut dan las terlindungi sepenuhnya.

Struktur Menara

Menara ini menggunakan struktur rangka kisi, dengan tata letak utama yang masuk akal komponen struktur, diagonal, dan lengan silang, jalur tegangan yang jelas, dan penempatan suspensi pemindah fasa yang tepat titik untuk memastikan jarak konduktor yang aman selama perpindahan fasa.

Konfigurasi Aksesori

Dilengkapi dengan baut galvanis hot-dip, ring, paku kaki, tangga, dan aksesori lain dengan ketahanan korosi yang sesuai dengan menara, mencegah korosi elektrokimia.

Inspeksi Pabrik

Setiap menara pemindah fasa baja sudut galvanis mengalami dimensi inspeksi, mekanis pengujian, pengukuran ketebalan galvanisasi, dan verifikasi perakitan percobaan, dan hanya dapat meninggalkan pabrik setelahnya lulus tes ini.
