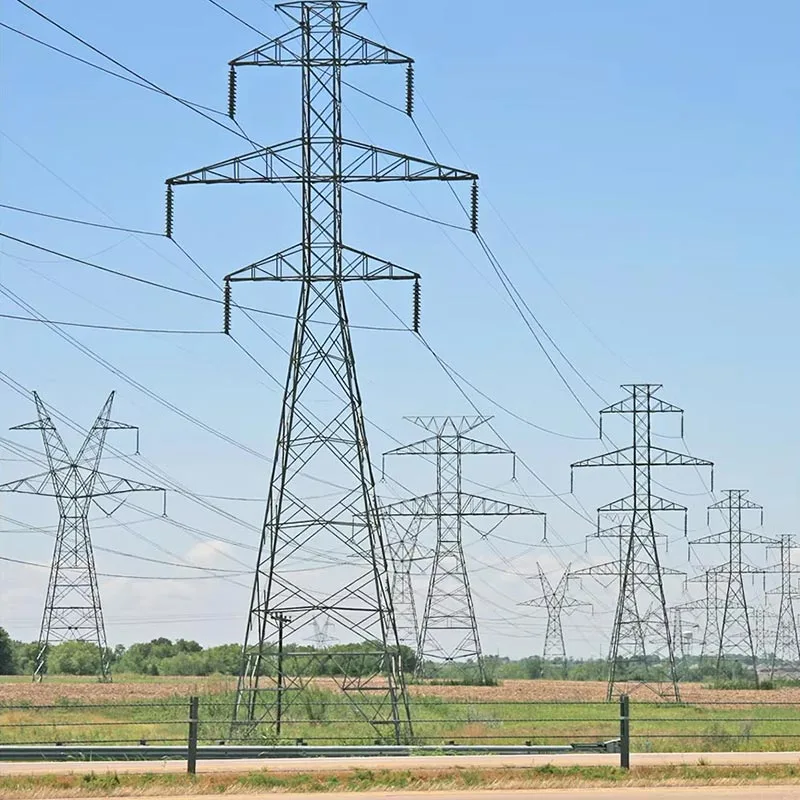

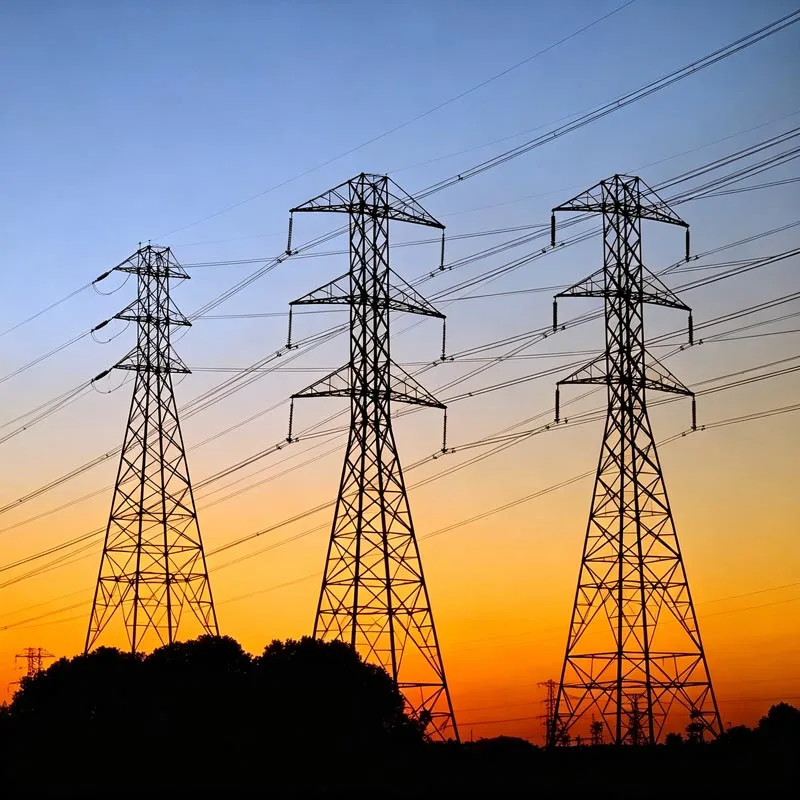

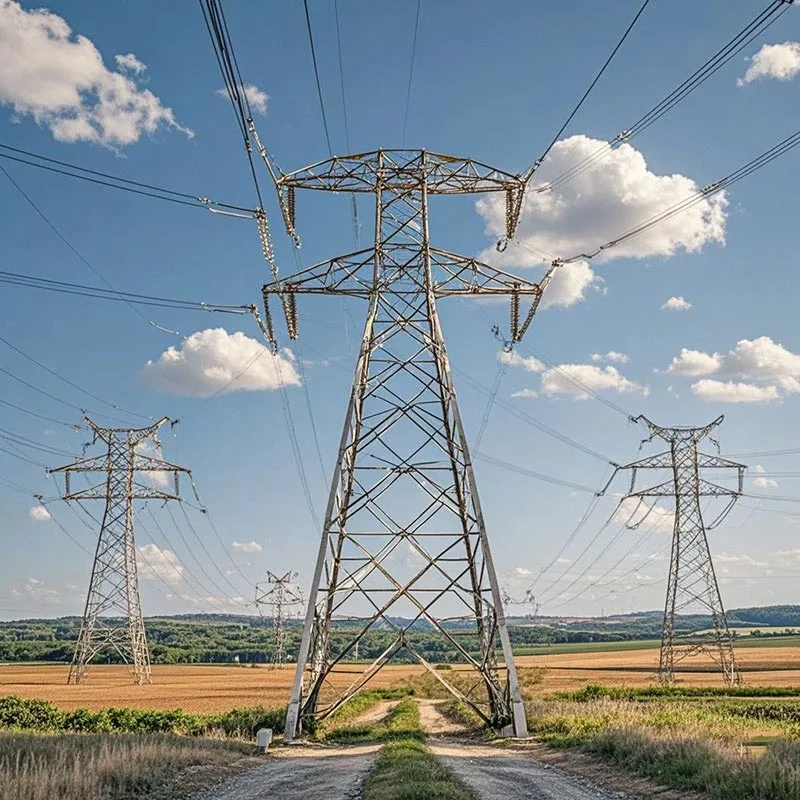

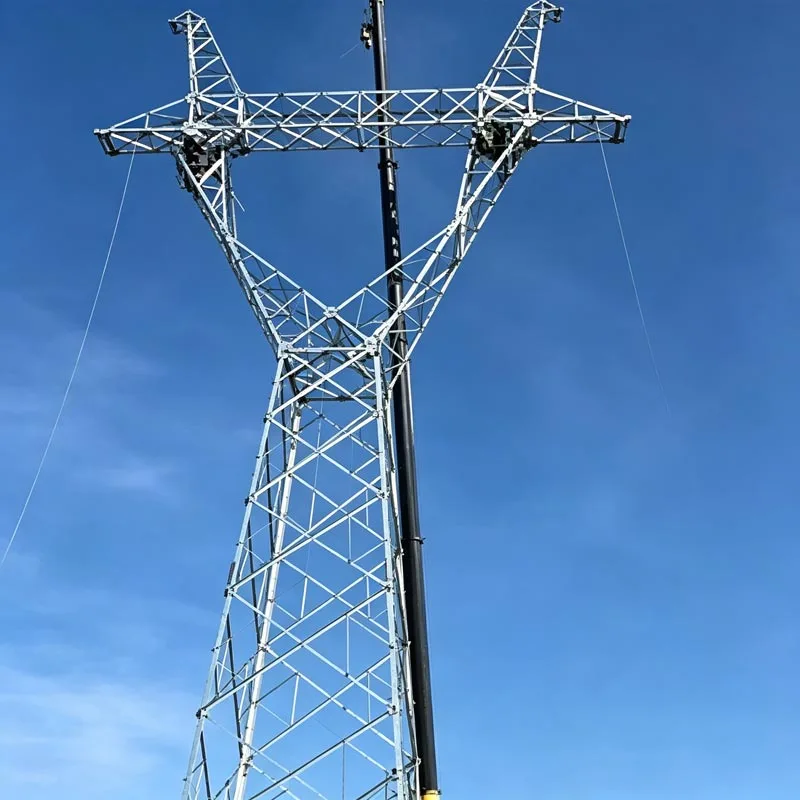

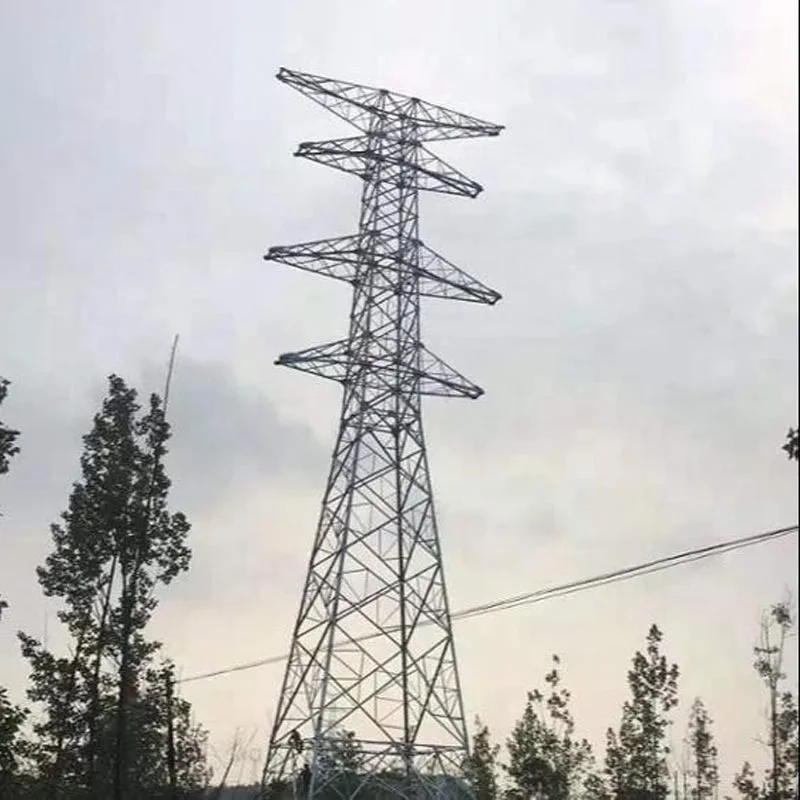

Menara Transmisi Tenaga Baja Sudut Galvanis

Permintaan global akan infrastruktur energi yang andal, efisien, dan berkelanjutan semakin besar. Di Inti dari infrastruktur ini terletak pada menara transmisi listrik, yang merupakan komponen penting yang menentukan efisiensi, keamanan, dan umur panjang jaringan listrik. Di antara berbagai solusi struktural yang tersedia, Baja Sudut Galvanis Menara Transmisi Listrik telah muncul sebagai standar industri untuk tegangan tinggi dan tegangan ultra tinggi (UHV) jaringan transmisi di seluruh dunia.

Pengenalan ini menetapkan konteks teknis dan ekonomi untuk baja siku menara, membenarkan penerapannya secara luas. Hal ini dimulai dengan menguraikan tantangan-tantangan yang dihadapi oleh perusahaan-perusahaan pembangkit listrik, seperti kebutuhan untuk menyalurkan daya dalam jarak yang jauh sambil menahan unsur-unsur lingkungan yang keras.

Makalah ini kemudian dilanjutkan untuk menentukan ruang lingkup studi, yang berfokus pada keunggulan inti, ketelitian manufaktur, dan penerapan di dunia nyata dari menara-menara ini.

Dengan menekankan desain modular, efisiensi biaya, dan lapisan pelindung yang kuat, bagian ini menjadi penentu tahap untuk eksplorasi mendetail tentang bagaimana menara baja sudut galvanis memenuhi kebutuhan listrik modern transmisi, menjadikannya aset yang sangat diperlukan untuk keamanan energi dan ketahanan jaringan listrik.

Keunggulan produk

1. Ketahanan Korosi & Umur Panjang

Semua komponen menjalani perlakuan galvanisasi hot-dip, membentuk lapisan seng padat (ketebalan ≥85μm) di permukaan. Lapisan ini secara efektif mengisolasi baja dari udara, kelembapan, dan media korosif, menghindari karat dan korosi.

Layanan umur pakai bisa mencapai 30-50 tahun, yang sangat mengurangi frekuensi perawatan di kemudian hari dan memperpanjang siklus servis menara.

2. Kinerja Biaya Tinggi

Dibandingkan dengan tiang baja padat, desain kisi menggunakan lebih sedikit bahan baja, sehingga mengurangi biaya bahan baku. Di pada saat yang sama, suku cadangnya distandarisasi, yang menyederhanakan proses manufaktur, menurunkan produksi dan biaya transportasi.

Desain sambungan baut juga mengurangi biaya pemasangan di lokasi, sehingga mencapai kinerja tinggi dan investasi rendah, serta cocok untuk promosi dan penerapan skala besar.

3. Fleksibilitas & Kustomisasi yang Kuat

Ini dapat dirancang dan disesuaikan secara fleksibel sesuai dengan level tegangan yang berbeda (35kV-1000kV), medan (dataran, pegunungan, wilayah pesisir) dan kebutuhan beban.

Itu dapat dibuat menjadi menara suspensi, menara tegangan, menara transposisi dan menara penyeberangan khusus, sepenuhnya beradaptasi dengan berbagai skenario dan pertemuan transmisi daya beragamnya kebutuhan proyek yang berbeda.

4. Perawatan Mudah & Pemasangan Nyaman

Mode sambungan baut menggantikan pengelasan, sehingga memudahkan perakitan dan pembongkaran di lokasi. Setiap hari inspeksi dan penggantian suku cadang dapat dilakukan dengan cepat tanpa peralatan berskala besar, sehingga mengurangi perawatan kesulitan dan biaya tenaga kerja.

Suku cadang standar juga memastikan kenyamanan perawatan dan penggantian di kemudian hari, meningkatkan efisiensi operasi dan pemeliharaan.

Parameter

Kasus Proyek

Studi 1: Proyek Transmisi UHVDC Shanbei-Anhui ±800kV (Tiongkok)

Sebagai proyek utama jaringan listrik tulang punggung UHV Tiongkok, proyek ini sangat penting untuk mengoptimalkan sumber daya energi regional alokasi dan memastikan pasokan listrik yang aman dan andal.

Proyek ini mengadopsi transmisi tenaga baja sudut galvanis menara yang dipasok oleh Anhui Hongyuan (berafiliasi dengan Shandong Electric Engineering & Equipment Group), dengan total 103 menara dan berat total 7.084 ton.

Menaranya terbuat dari baja siku berkekuatan tinggi Q355, dengan hot-dip perawatan galvanisasi (ketebalan lapisan seng ≥85μm) untuk memastikan ketahanan korosi di lingkungan luar ruangan yang kompleks.

Berkat desain standar dan sambungan baut, menara tersebut dikirim 5 bulan lebih cepat dari jadwal pemasok pertama yang menyelesaikan pengiriman penuh menara baja sudut di seluruh lini, dan kualitas produk dan efisiensi konstruksi sangat diakui oleh pemiliknya.

Klien & Sertifikasi Mitra

Filipina: Perusahaan Jaringan Nasional Filipina (NGCP)
Proyek: jalur transmisi 230kV, 500kV (misalnya, Hermosa-San Jose 500kV)
Pengadaan: Audit kualitas yang ketat, memerlukan kepatuhan ASTM/AS/NZS

Thailand: Otoritas Pembangkit Listrik Thailand (EGAT)
Proyek: 230kV, 500kV (misalnya, jalur Tongsong-Songkhla 500kV)
Pra-kualifikasi: Inspeksi pabrik wajib & uji tipe.

Malaysia: Tenaga Nasional Berhad (TNB)
Standar: MS (Standar Malaysia), IEC, ISO 1461 galvanisasi
Fokus: perluasan jaringan 275kV, 500kV & integrasi energi terbarukan

Vietnam: Perusahaan Transmisi Tenaga Nasional (EVNNPT)
Proyek: 500kV (misalnya, Pembangkit Listrik Tenaga Panas Nam Dinh 1 hingga Thanh Hoa)

Vietnam: Perusahaan Transmisi Tenaga Nasional (EVNNPT)
Proyek: 500kV (misalnya, Pembangkit Listrik Tenaga Panas Nam Dinh 1 hingga Thanh Hoa)
Volume: Pesanan massal dalam jumlah besar (10.000+ ton per proyek)

Pertanyaan Umum

T: Bahan apa yang digunakan untuk Menara Transmisi Tenaga Baja Sudut Galvanis?

A: Biasanya baja sudut berkekuatan tinggi seperti Q355 / Q345B / Q235B (standar Cina), atau setara dengan ASTM A572 Grade 50, EN S355JR. Sertifikat material (MTC) diberikan pada setiap batch.

T: Berapa level tegangan yang dapat didukung menara Anda?

A: Kami menyediakan seri lengkap: 10kV, 35kV, 66kV, 110kV, 132kV, 220kV, 230kV, 330kV, 400kV, 500kV, 765kV
Juga mendukung menara transmisi DC dan menara petir, struktur gardu induk.

T: Dapatkah Anda memproduksi sesuai dengan gambar pelanggan?

J: Ya. Kami menerima gambar desain pelanggan (PDF / CAD / DXF). Kami juga menyediakan optimasi desain, struktural perhitungan, dan analisis tegangan jika diperlukan.

T: Perawatan permukaan apa yang Anda gunakan?

J: Galvanisasi hot-dip (HDG) sesuai ISO 1461, GB/T 13912, ASTM A123/A153.

T: Berapa lama umur layanannya?

J: Dalam lingkungan atmosfer normal, 30–50 tahun. Di daerah korosif yang parah, umurnya bisa mencapai 20–30 tahun dengan tepat desain.

T: Sertifikasi apa yang Anda miliki?

● Sistem Manajemen Mutu ISO 9001
● Manajemen Lingkungan ISO 14001
● ISO 45001 Kesehatan dan Keselamatan Kerja
● CE (EN 1090 untuk struktur baja)
● Sertifikasi pengelasan AWS / CWB
● Laporan pihak ketiga: SGS, BV, Intertek
