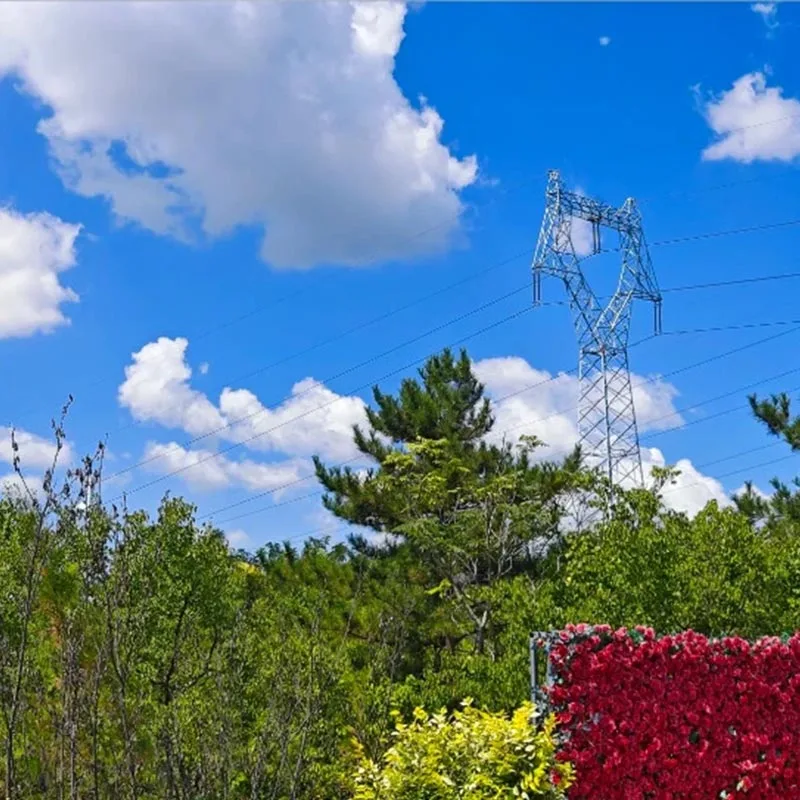

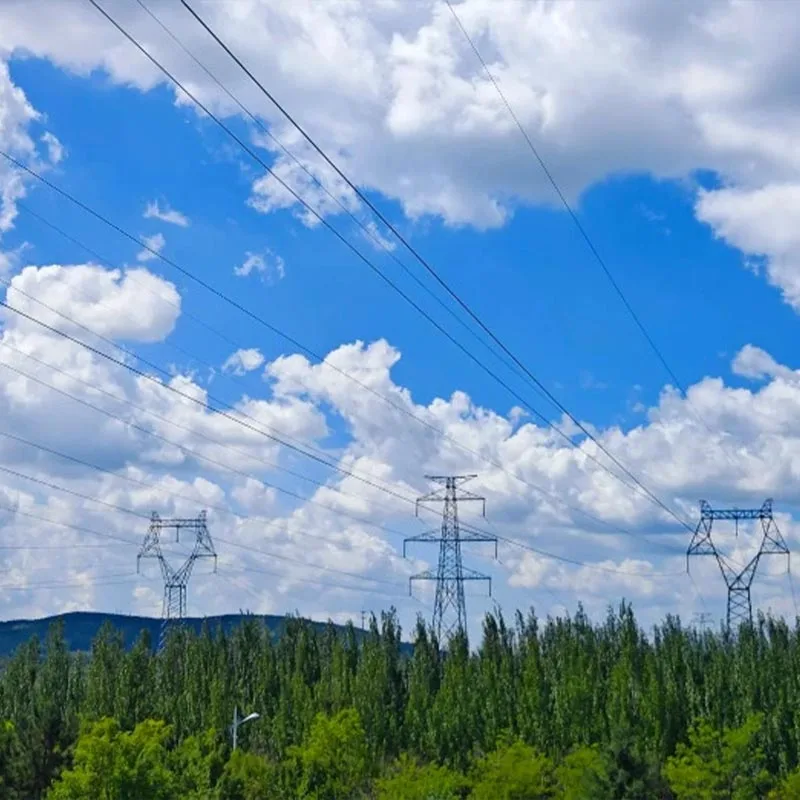

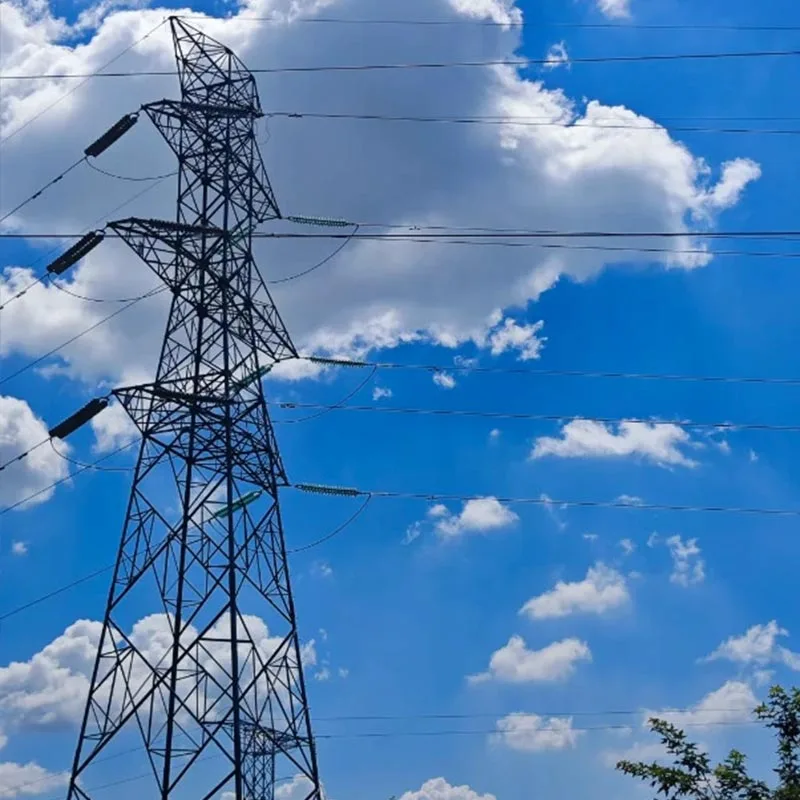

Menara Baja Sudut Saluran Transmisi 330kV

Menara baja sudut saluran transmisi 330kV Qingdao Anbang New Energy adalah peralatan inti transmisi tegangan tinggi dikembangkan dan diproduksi secara independen oleh perusahaan, berdasarkan kebutuhan konstruksi listrik Tiongkok dan memanfaatkannya keuntungan produksi dari pabriknya sendiri.

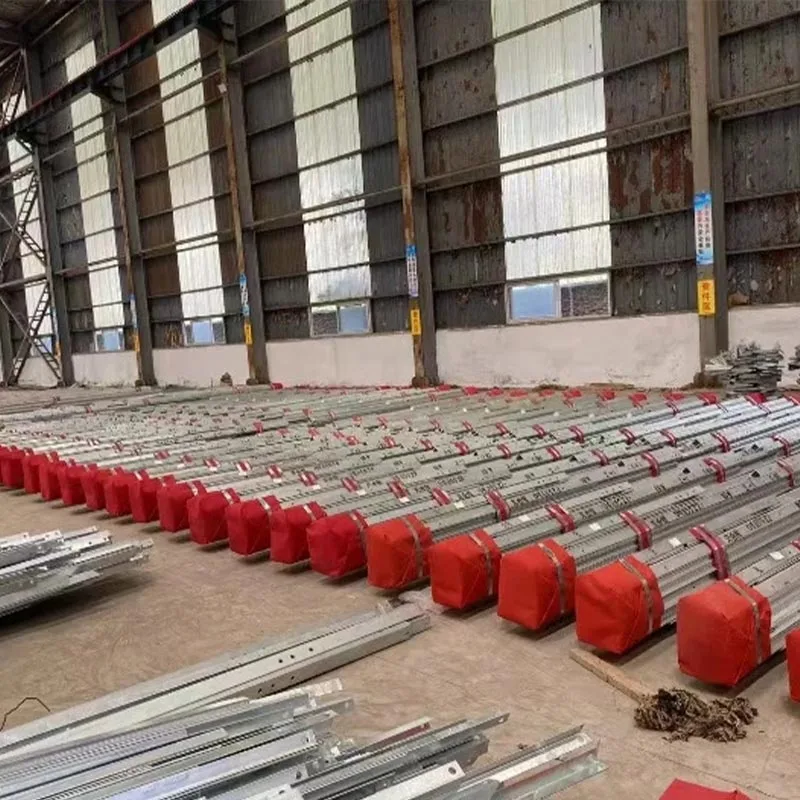

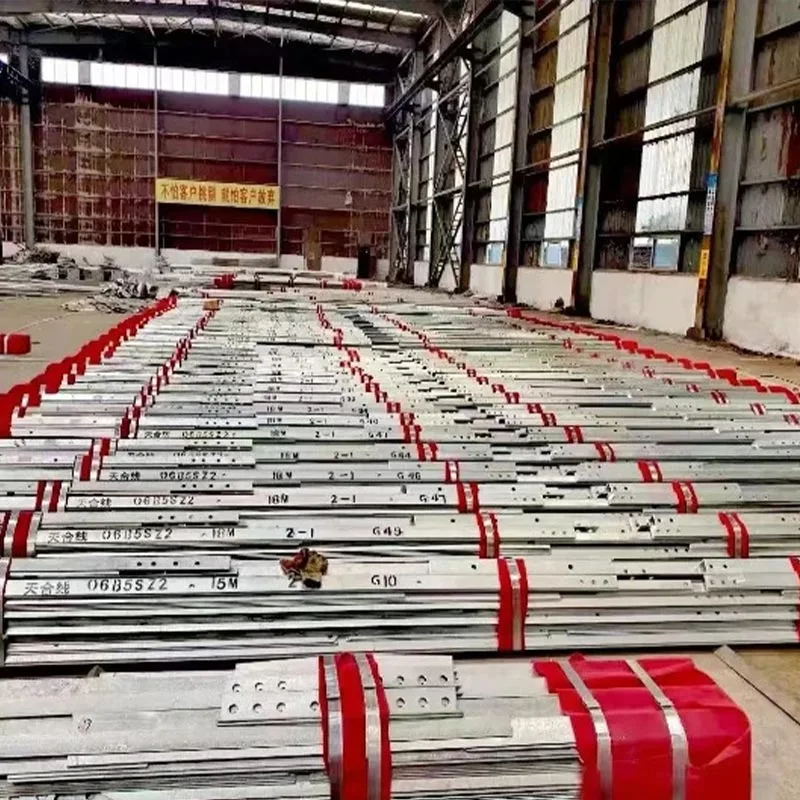

Menara ini terbuat dari sudut berkualitas tinggi baja Q235B, Q345B, dan Q420B, diproses melalui pemotongan presisi, pengelasan, galvanisasi hot-dip, dan persyaratan ketat lainnya prosedur.

Ini adalah menara mandiri berkisi, dengan komponen yang memiliki penampang baja sudut tunggal atau gabungan, menampilkan struktur kompak, distribusi gaya yang jelas, dan transfer beban transparan.

Sebagai fasilitas bantalan inti saluran transmisi 330kV, ia memiliki keunggulannya antara lain kekuatan tinggi, stabilitas tinggi, tahan angin dan gempa, tahan korosi, dan panjang kehidupan pelayanan. Sangat cocok untuk berbagai medan yang kompleks seperti dataran, perbukitan, pegunungan, dan daerah pantai.

Itu bertemu persyaratan inti pemasangan konduktor dan suspensi isolator untuk saluran transmisi tegangan tinggi 330kV, secara ketat mengikuti "Standar Desain Menara Saluran Transmisi Overhead", dan menyediakan sistem yang aman, andal, solusi komprehensif yang ekonomis, dan efisien untuk kepentingan nasional dan jaringan listrik internasional dan proyek transmisi regional, mendukung sumber daya listrik lintas regional yang efisien transmisi.

Spesifikasi Parameter

Rekomendasi Pemilihan Model

Menara 30-40m (Tipe Kering) Skenario yang berlaku

Daerah dataran, jalur transmisi 330kV pinggiran kota, jalur keluar gardu induk, bagian transmisi konvensional dengan horizontal rentang 200-250m.

Alasan yang direkomendasikan: Struktur kompak, tapak kecil, biaya ekonomis, tekanan jelas distribusi, pemasangan mudah, tidak memerlukan peralatan konstruksi besar, cocok untuk area dengan sedang kepadatan penduduk dan medan datar. Ini adalah model pilihan untuk bagian konvensional transmisi 330kV jalur, dengan penggunaan baja yang wajar dan kinerja biaya yang luar biasa.

Menara 40-50m (Tipe Piala) Skenario yang berlaku

Daerah perbukitan, jalur transmisi bentang menengah (bentang horizontal 250-300m), bagian dengan sedikit kendala lebar koridor, dengan mempertimbangkan persyaratan pencegahan gangguan sinyal akun.

Alasan yang direkomendasikan: Konduktor disusun dalam tata letak horizontal tiga fase, diberi tekanan yang cukup, kekakuan tinggi, secara efektif memastikan jarak aman untuk kabel ground saluran 330kV, hambatan angin kencang, cocok untuk medan yang agak bergelombang dan proyek yang memerlukan lebar koridor saluran transmisi terkendali, mudah dipasang dan mempertahankan.

Menara 50-70m (Portal/Tipe Diperkuat) Skenario yang berlaku

Daerah pegunungan, daerah terpencil, zona angin kencang pesisir, jalur transmisi bentang panjang (bentang horizontal 300-400m), dan bagian khusus yang melintasi garis yang ada.

Alasan yang direkomendasikan: Menggunakan penyambungan baja sudut yang diperkuat, kekuatan tinggi, stabilitas yang kuat, bisa tahan terhadap angin kencang, salju lebat, semprotan garam, dan kondisi cuaca buruk lainnya; tekanan pondasi masuk akal, cocok untuk dipasang di medan yang kompleks, secara efektif mengatasi masalah penahan beban dan ketahanan terhadap bencana Jalur 330kV di daerah pegunungan dan pesisir. Beberapa model dapat digunakan sebagai menara penyeberangan.

Menara yang Disesuaikan Skenario yang berlaku

Medan khusus (pulau, lereng curam, rawa), beban khusus (integrasi multi-peralatan, penyeberangan bentang besar), cuaca khusus kondisi (daerah es tebal, daerah topan kuat), dan persyaratan penampilan khusus (integrasi lanskap). untuk proyek saluran transmisi 330kV.

Alasan yang direkomendasikan: Pabrik Qingdao Anbang New Energy sendiri dapat menyesuaikan saluran transmisi 330kV tinggi menara baja sudut, bentuk struktur, material, standar anti korosi, dan kapasitas menahan beban sesuai ke gambar proyek, laporan survei medan, dan data meteorologi yang disediakan oleh pelanggan, penawaran panduan desain, produksi, dan pemasangan satu-satu dalam layanan satu atap, memenuhi berbagai proyek khusus persyaratan.

Kasus Nyata

Proyek Menara Baja Sudut Jalur Transmisi Gansu Hexi Koridor 330kV

Ikhtisar Proyek: Menyediakan 12 set menara portal setinggi 50 meter untuk Gansu Hexi Proyek saluran transmisi koridor 330kV, disesuaikan dengan kondisi cuaca lokal yang kering, berangin, dan dingin, dengan jalur horizontal jarak teluk 300m. Tipe konduktor: 2×LGJ400/35, tipe kabel ground: JLB20A-120.

Efek Implementasi: Menara ini menggunakan baja sudut berkualitas tinggi Q345B dan disempurnakan proses anti korosi, berhasil menahan angin lokal 29m/s dan beban es 10mm. Waktu instalasi adalah berkurang sebesar 25%, dan menara-menara tersebut telah beroperasi tanpa gangguan hingga saat ini, sehingga secara efektif mengurangi kemacetan koridor jalur lokal, memastikan stabilitas transmisi listrik regional, dan menerima pujian tinggi dari Pembangkit Listrik Gansu Jaringan Negara Perusahaan.

Proyek Menara Baja Sudut Jalur Keluar Gardu Induk 330kV Shandong Qingdao

Ikhtisar Proyek: Disediakan 8 set tower tipe gantry sepanjang 35 meter untuk keluar proyek jalur gardu induk 330kV di Qingdao, menghubungkan gardu induk dengan jalur utama. Diadaptasi dengan medan pinggiran kota dengan keterbatasan lahan dan lingkungan sekitar yang terintegrasi.

Efek Implementasi: Produk ini memiliki struktur kompak dan pemasangan yang mudah, mengontrol lahan secara ketat pekerjaan. Vertikalitas dan kapasitas dukung beban memenuhi standar desain, sangat sesuai dengan kebutuhan transmisi di lapangan ujung keluar gardu induk, secara efektif memastikan keluaran daya tegangan tinggi 330kV yang stabil, mendukung peningkatan Jaringan listrik regional Qingdao, dan disetujui oleh Jaringan Listrik Negara.

Proyek Menara Baja Sudut Rekonstruksi Jalur Transmisi Shaanxi Weinan 330kV

Ikhtisar Proyek: Berpartisipasi dalam proyek peningkatan dan peningkatan ketinggian menara jalur Luoling 330kV di Weinan, Shaanxi, memasok 9 set menara baja sudut saluran transmisi 330kV yang diperkuat 40 meter (termasuk 4 menara regangan), mengganti tiang ganda semen lama, dan menyelesaikan masalah jarak aman yang tidak memadai dan lemahnya ketahanan terhadap alam bencana pada jalur yang ada.

Efek Implementasi:Berkat kekuatan dan stabilitasnya yang tinggi, mereka berhasil berhasil dipasang selama cuaca hujan terus menerus, menunjukkan kemampuan luar biasa untuk menahan hujan lebat dan angin kencang. Setelah rekonstruksi, stabilitas operasional jalur tersebut meningkat pesat, sehingga secara efektif mencegah pemadaman listrik skala besar, memberikan dukungan yang andal untuk pasokan listrik ke stasiun konverter Lingbao di Henan dari wilayah Weinan, dan berhasil menyelesaikan tugas rekonstruksi intensif selama 10 hari.
