Menara Sarang Lebah Baja Sudut

Qingdao Anbang New Energy mengandalkan rantai pasokan global dan tim layanan teknis untuk menyediakan layanan proses penuh dari desain proyek awal dan produksi yang disesuaikan hingga panduan pemasangan di tempat dan operasi purna jual dan pemeliharaan.

Kami telah menyediakan solusi menara sarang lebah baja sudut untuk berbagai proyek energi dan pembangkit listrik baru Asia Tenggara, Eropa, Afrika, dan wilayah lainnya.

Kami dapat dengan cepat merespons dan memberikan produk berkualitas tinggi menurut persyaratan iklim lokal, standar, dan jadwal konstruksi, mendukung energi dan infrastruktur bersih global pengembangan.

Produk kami menampilkan struktur kisi sarang lebah sebagai intinya, terintegrasi kapasitas menahan beban yang tinggi dari menara baja sudut tradisional dengan stabilitas struktur sarang lebah yang tinggi.

Itu bahan utamanya adalah baja canai panas berkekuatan tinggi yang memenuhi standar nasional, dan menggunakan bahan yang tahan lama saus panas galvanisasi proses anti korosi. Ini mendukung penyesuaian parameter penuh untuk tinggi menara, beban, hambatan angin tingkat, dan banyak lagi.

Produk ini juga menggabungkan struktur kompak, tapak kecil, angin kencang dan ketahanan seismik, dan biaya perawatan yang rendah. Ini sesuai dengan standar internasional dan domestik seperti ISO 9001 dan GB/T 2694, cocok untuk struktur tinggi sedang dan rendah (15–60 meter) di bidang energi terbarukan, listrik, komunikasi, keamanan, dan lainnya bidang, memberikan solusi dukungan yang efisien, aman, dan hemat biaya untuk proyek global.

Keuntungan Inti

Dukungan Teknologi Penguatan Paten: Menara sarang lebah sudut baja kami dilengkapi dengan tulangan yang dipatenkan teknologi komponen baja yang digunakan pada menara transmisi tenaga (CN223937740U).

Menara ini dibangun dengan baja sudut canai panas berkekuatan tinggi yang dipilih dengan cermat seperti Q355B/Q345B, disertai dengan pelat simpul yang menebal (≥5mm) dan pelat dasar (≥16mm). Setiap batch dilengkapi dengan sertifikat material dan termasuk uji kinerja mekanis analisis spektroskopi dan uji tarik.

Kinerja Struktural yang Luar Biasa: Menara sarang lebah baja sudut sesuai dengan mekanik segitiga spasial sistem dan menggunakan baja sudut berkekuatan tinggi, memastikan pusat gravitasi yang stabil dengan ketahanan terhadap angin kencang dan es.

Oleh terbentuk penyangga segitiga melalui klem, batang berulir, dan selongsong berulir, kekuatan dan kekakuan utama sudut baja meningkat secara signifikan tanpa pengeboran, mencegah kerusakan pada bahan dasar dan meningkatkan secara keseluruhan kapasitas menahan beban lebih dari 30%.

Perlindungan Korosi yang tahan lama: Proses inti anti korosi menggunakan hot-dip galvanizing (sandblasting hingga karat penghapusan grade Sa2.5), dengan ketebalan lapisan seng ≥86μm (sesuai dengan standar GB/T 13912).

Itu bisa saja ditingkatkan menjadi solusi anti korosi komposit sesuai dengan kebutuhan pelanggan, cocok untuk lingkungan yang keras seperti pesisir kabut garam tinggi dan kawasan industri.

Konstruksi Efisien: Metode penyambungan terutama menggunakan baut dengan pengelasan parsial sebagai pelengkap. Segmen menara perakitan diselesaikan melalui platform perakitan otomatis.

Segmen penuh independen prefabrikasi pabrik menara menggunakan sambungan pelat-ke-pelat melingkar, menghilangkan sambungan pelat tradisional. Jahitan las diperiksa non-destruktif (UT/MT) untuk memastikan kekuatan sambungan.

Kustomisasi Fleksibel: Kami menyediakan layanan penyesuaian parameter lengkap (tinggi/beban/antarmuka). Ketinggian menara berkisar antara 15 hingga 60 meter, dengan kapasitas beban 500–5000kg, sangat cocok untuk penguat fotovoltaik stasiun, pengukuran angin untuk tenaga angin, stasiun pangkalan komunikasi, dan beragam kebutuhan lainnya.

Skenario Aplikasi yang Luas: Cocok untuk transmisi daya (tegangan ultra-tinggi / tegangan tinggi), basis komunikasi stasiun, pendukung tenaga angin, proteksi petir, pemantauan, dan bidang lainnya, meliputi ketinggian 5 hingga 80 meter.

Struktur sarang lebah yang kompak mengurangi jejak sebesar 10% -15% dibandingkan dengan menara baja sudut tradisional, membuatnya lebih cocok untuk ruangan terbatas di pinggiran kota, lahan pertanian, dan daerah pegunungan.

Parameter Spesifikasi

Skenario aplikasi

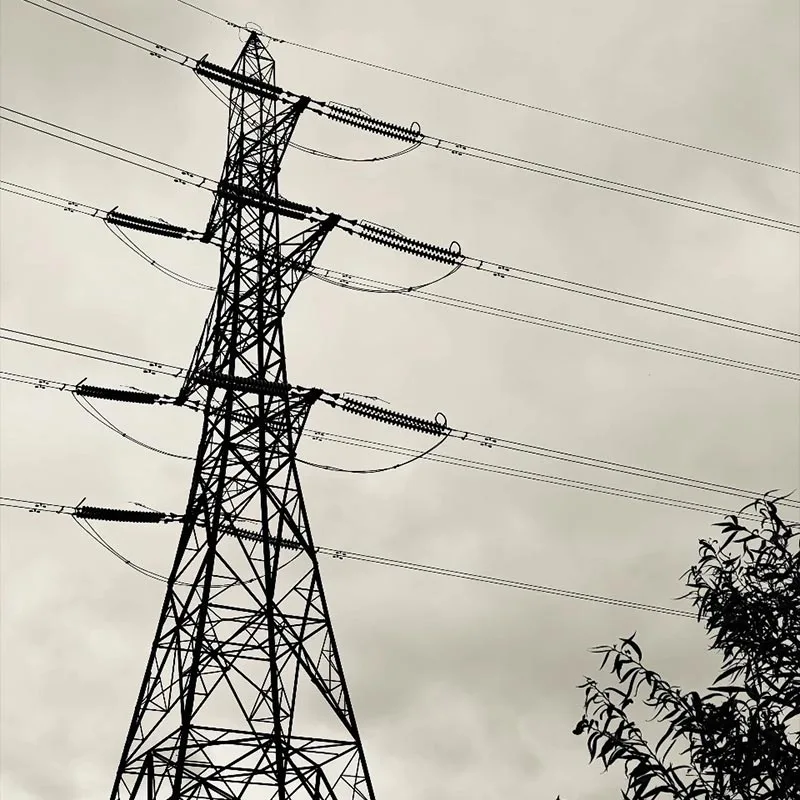

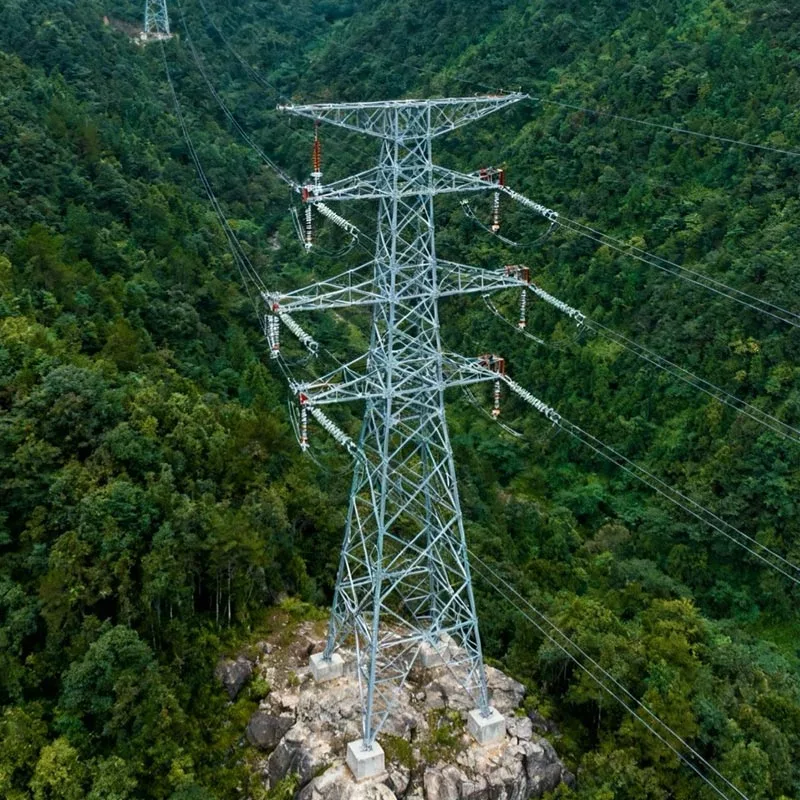

Transmisi Tenaga Listrik: Jalur transmisi tegangan tinggi / tegangan ultra tinggi, renovasi jaringan pedesaan, taman menara pendukung catu daya.

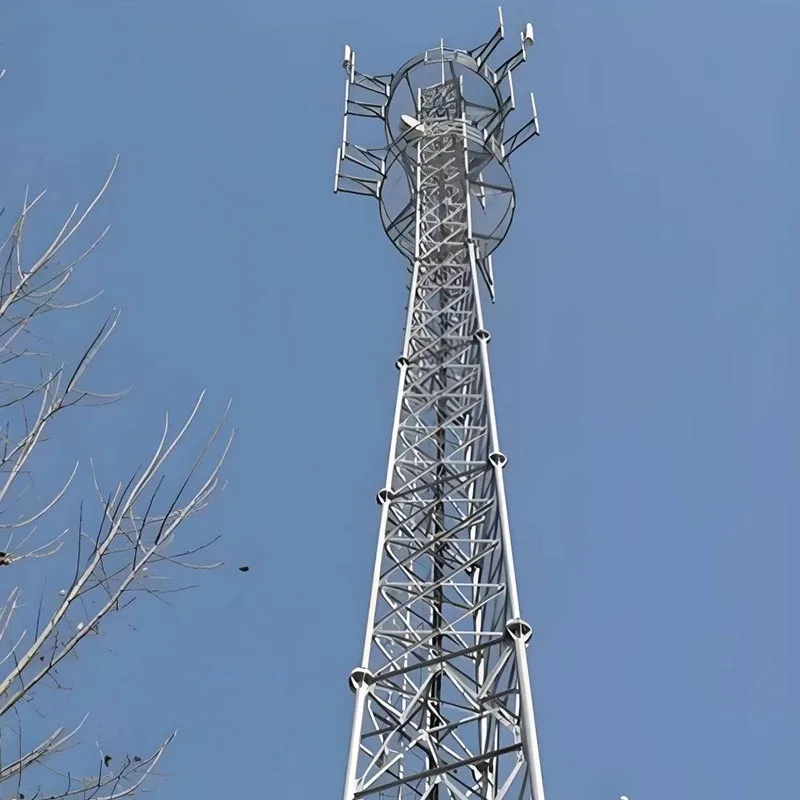

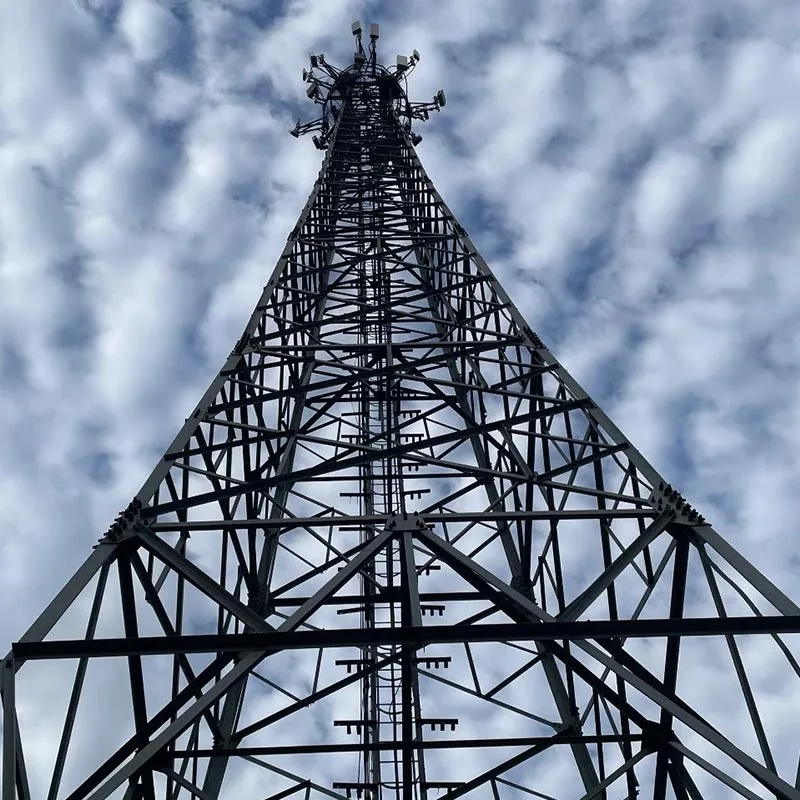

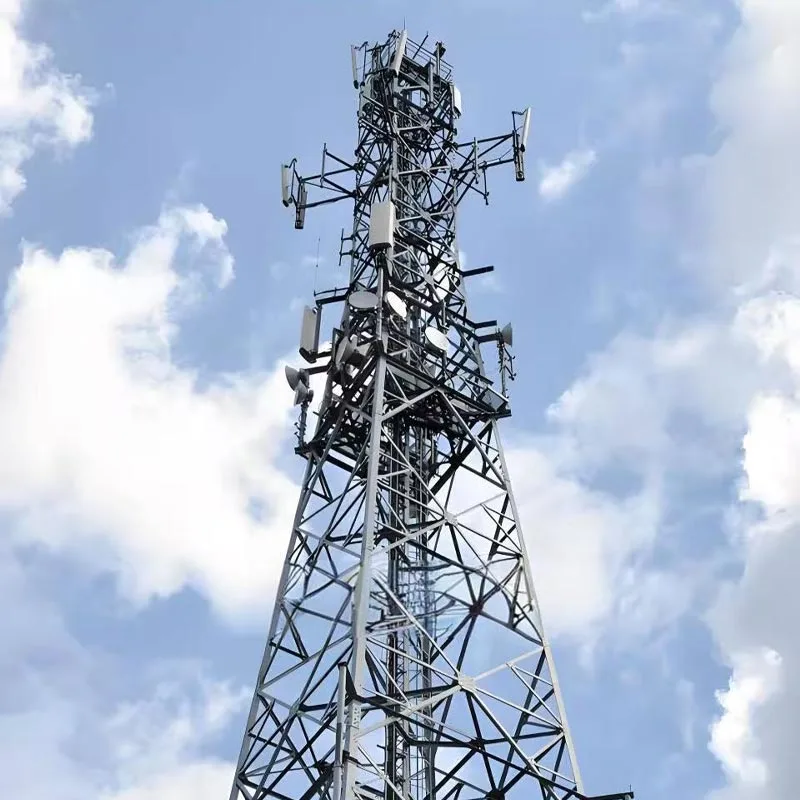

Stasiun Basis Komunikasi: Stasiun pangkalan makro 5G/4G, dudukan stasiun mikro, jangkauan sinyal perkotaan dan pedesaan menara.

Pendukung Tenaga Angin: Menara pengukur angin, menara jalur pengumpulan, pemantauan stasiun lapangan dan petir menara perlindungan.

Penyimpanan Energi Fotovoltaik: Menara komunikasi untuk pembangkit listrik fotovoltaik, menara pemantauan keamanan lokasi.

Pemantauan Industri: Menara pemantau jarak jauh untuk tambang, ladang minyak, sungai, pencegahan kebakaran hutan, dll.

Teknik Kota: Penerangan kota, pemantauan lalu lintas, pemantauan cuaca, menara proteksi petir.

Gunung / Pinggiran Kota: Menara ringan untuk area dengan medan yang kompleks, transportasi dan pemasangan yang lebih mudah.

Pertanyaan Umum

1. Apa perbedaan antara menara sarang lebah baja sudut dan menara baja sudut tradisional?

Dibandingkan dengan menara baja sudut tradisional: struktur kisi sarang lebah mengoptimalkan jalur transmisi gaya, meningkatkan kapasitas menahan beban sebesar 15%–20% dengan jumlah baja yang sama, menghasilkan angin dan seismik yang lebih baik resistensi, dan efisiensi yang lebih tinggi dalam perakitan modular.

2. Bagaimana perlindungan korosi disesuaikan dengan proyek global?

Galvanisasi hot-dip standar (lapisan seng ≥86μm), lulus uji semprotan garam 96 jam tanpa berkarat;
Untuk skenario pesisir dengan kandungan garam tinggi, industri, dan lainnya, solusi anti-korosi ganda dengan galvanisasi hot-dip dan lapisan fluorokarbon disediakan, sehingga memperpanjang masa pakai hingga 35–40 tahun;
Semua pengencang dilapisi galvanis hot-dip, dan sambungan baut menggunakan lapisan Dacromet untuk mencegah korosi lokal.

3. Bagaimana siklus pengiriman untuk produk yang disesuaikan?

Produk standar (15–30 meter): Tersedia dalam stok, dikirim dalam 7–15 hari;
Produk yang disesuaikan (30–60 meter, termasuk persyaratan anti korosi / beban khusus): Tergantung pada desain kompleksitasnya, produksi selesai dalam 20–45 hari, dengan panduan instalasi dan dukungan teknis disediakan.

4. Poin-poin penting apa yang perlu diperhatikan selama pemasangan dan pemeliharaan?

Pemasangan: Harus dilakukan oleh tim dengan kualifikasi pemasangan struktur bertingkat tinggi, dan dirakit secara ketat sesuai gambar, dengan standar pertemuan torsi baut (baut M24 ≥ 400 N·m) untuk memastikan vertikalitas;
Perawatan: Periksa ketebalan galvanisasi dan kekencangan baut setiap 2 tahun; melakukan pemeriksaan menyeluruh setelah topan atau gempa bumi; memperbaiki lapisan anti korosi setiap 3 tahun sekali di wilayah pesisir, dan melakukan pengukuran ulang resistensi grounding setiap 1-2 tahun.

5. Standar internasional/domestik manakah yang dipatuhi oleh produk tersebut?

Standar domestik: GB/T 2694 "Kondisi Teknis Pembuatan Menara Saluran Transmisi", GB 50017 "Baja Standar Desain Struktur", GB 50135 "Standar Desain Struktur Gedung Tinggi";
Standar internasional: sistem manajemen mutu ISO 9001, ASTM, DIN, JIS, dll., dan dapat memberikan yang sesuai dokumen kepatuhan sesuai dengan persyaratan negara proyek.
