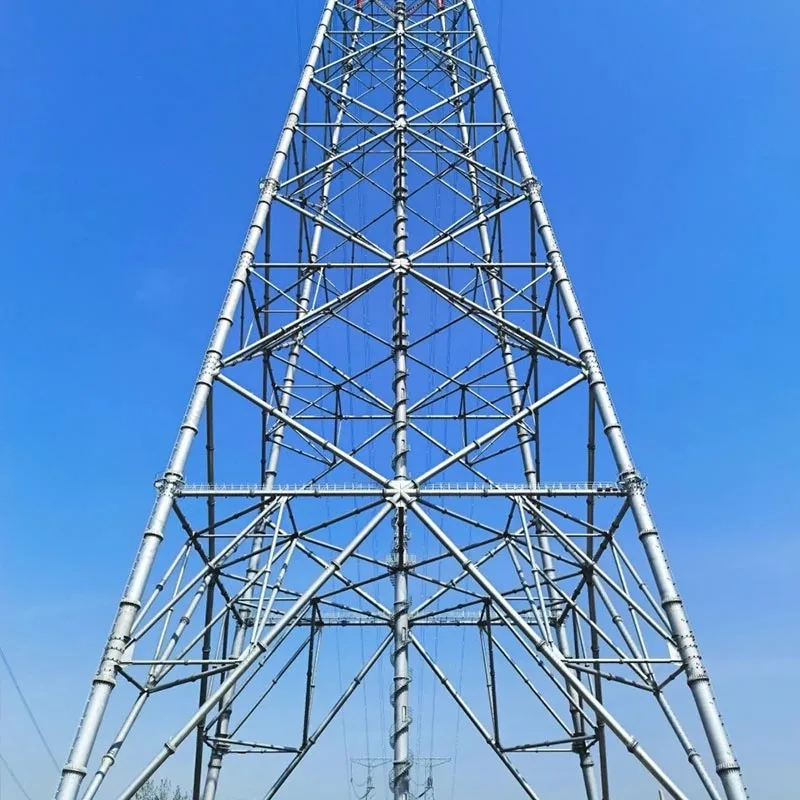

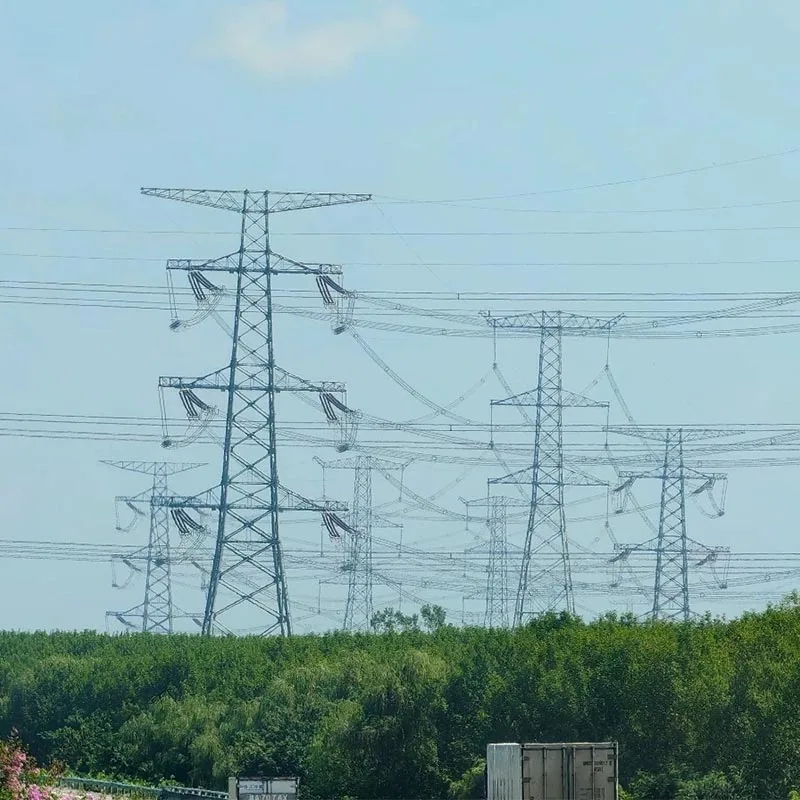

Menara Ketegangan Transmisi Daya

Menara Ketegangan Transmisi Daya Energi Baru Qingdao Anbang adalah peralatan pendukung inti yang cocok untuk 110kV-1000kV saluran transmisi tegangan tinggi dan tegangan ultra tinggi, juga dikenal sebagai menara tegangan atau menara sudut. Pilih kami sebagai produsen dan pemasok Anda, kami dapat menawarkan solusi terpadu di seluruh dunia.

Menara kami mengikuti Standar manufaktur GB/T 2694-2018 dan menggunakan struktur kisi baja sudut berkekuatan tinggi, yang dirancang khusus untuk belokan garis, penampang, dan titik terminal. Ini secara efisien dapat menahan ketegangan konduktor, menahan ekstrim kondisi, dan mencapai penahan yang stabil dan transmisi saluran listrik yang aman.

Menara Ketegangan Transmisi Daya banyak digunakan dalam transmisi lintas wilayah jarak jauh, pengumpulan energi baru, dan pengiriman, dan proyek konstruksi jaringan listrik tulang punggung. Dengan keunggulan seperti stabilitas tinggi, korosi tahan lama ketahanan, dan pemasangan yang mudah, mereka telah menjadi perlengkapan utama untuk memastikan pengoperasian yang aman dan ekonomis jaringan listrik, menyoroti kekuatan manufaktur cerdas Tiongkok.

Keuntungan Inti

Resistensi beban kekuatan tinggi

Bahan utama menara tegangan transmisi adalah Baja sudut berkekuatan tinggi Q355B dan Q420B, dengan desain struktur rangka kisi yang memastikan seragam dan masuk akal distribusi stres.

Ini secara efektif dapat menahan tegangan aksial konduktor, beban angin, beban es, dan efek seismik, dan dapat mengakomodasi persyaratan sudut garis dari 2° hingga 30°.

Stabilitas struktural jauh melebihi standar industri, menghilangkan risiko keruntuhan saluran secara progresif dan menjamin keamanan saluran transmisi.

Bebas perawatan yang tahan lama

Menara tegangan transmisi mengadopsi anti korosi ganda sistem galvanisasi hot-dip dan pelapisan bubuk epoksi, secara ketat mengikuti persyaratan standar GB/T 13912.

Itu masa pakai anti korosi adalah ≥30 tahun, sehingga cocok untuk lingkungan luar ruangan yang keras seperti daerah pesisir, tanah salin-alkali, dan daerah pegunungan yang sangat dingin, secara signifikan mengurangi operasi siklus hidup penuh dan biaya pemeliharaan menara tegangan transmisi dan meminimalkan investasi perbaikan selanjutnya.

Prefabrikasi standar dan pemasangan yang mudah

Menara Ketegangan Transmisi Daya sepenuhnya prefabrikasi berstandar pabrik, dengan akurasi komponen dikontrol dalam ±0,5 mm, diproduksi secara ketat sesuai dengan Kondisi teknis GB/T 2694-2018.

Perakitan di tempat menggunakan sambungan baut tanpa memerlukan konstruksi yang rumit peralatan, memungkinkan perakitan cepat, memperpendek siklus konstruksi secara signifikan, meningkatkan efisiensi proyek, dan beradaptasi dengan berbagai persyaratan instalasi medan.

Adaptasi yang dapat disesuaikan

Struktur, dimensi, dan spesifikasi transmisi menara tegangan dapat disesuaikan menurut level tegangan saluran, sudut belok, kondisi medan, dan beban persyaratan.

Ini mencakup berbagai konfigurasi termasuk tipe cangkir, tipe kepala burung hantu, dan tipe “kering”, yang dapat disesuaikan dengan AC/DC sistem transmisi dari berbagai jenis, memenuhi persyaratan bantalan tegangan untuk saluran dari 110kV hingga 1000kV, dan cocok untuk lingkungan yang kompleks seperti gurun, pegunungan, dan daerah pesisir.

Perlindungan tingkat tinggi

Menara tegangan transmisi memiliki tingkat ketahanan gempa 7–8, memenuhi standar GB 50260, dengan tingkat perlindungan IP23–IP54.

Ini menunjukkan ketahanan angin yang sangat baik, ketahanan es, dan proteksi petir, mampu menahan beban angin kencang 0,35KN/m²–0,75KN/m² dan kondisi es 8mm, memastikan pengoperasian yang stabil dalam cuaca ekstrem dan menjaga kinerja saluran transmisi tanpa gangguan.

Prinsip Fungsi Produk

Sebagai "simpul penahan kaku" dari saluran transmisi, fungsi inti Menara Ketegangan Transmisi Daya adalah untuk memikulnya ketegangan konduktor, menyeimbangkan gaya pada saluran, dan memastikan pengoperasian saluran transmisi yang stabil. Itu prinsip fungsinya terutama tercermin dalam tiga aspek:

Pertama, bantalan tegangan dan penahan.Menara tegangan transmisi memasang konduktor melalui kepala menara lengan silang dan senar isolator regangan, menerima dan menyeimbangkan tegangan aksial pada kedua sisi konduktor pada belokan garis, segmentasi, atau posisi terminal, mencegah peregangan atau pelepasan konduktor, menghindari garis perpindahan, dan memberikan dukungan kaku untuk garis.

Kedua, keseimbangan kekuatan dan transmisi.Struktur baja sudut kisi menara tegangan transmisi adalah dirancang melalui simulasi mekanis profesional untuk mentransmisikan berbagai gaya secara merata seperti tegangan konduktor, beban angin, dan beban es ke pondasi menara, mencegah konsentrasi tegangan lokal, menghindari deformasi menara atau kerusakan, dan memastikan stabilitas struktural menara dalam jangka panjang.

Ketiga, optimalisasi tata letak garis.Melalui desain sudut yang masuk akal dan konfigurasi struktural, transmisi menara tegangan memungkinkan belokan garis dan kontrol segmen, menyeimbangkan asimetri parameter garis, mengurangi garis tambahan kerugian dan interferensi elektromagnetik, dan memastikan jarak aman antara konduktor dan tanah atau bangunan, memenuhi persyaratan standar DL/T5352-2018 dan memastikan keamanan transmisi dan kualitas daya.

Layanan kami

Desain Solusi yang Disesuaikan

Mengandalkan tim R&D profesional dan pengalaman teknik, dikombinasikan dengan klien parameter saluran transmisi, kondisi medan, dan kebutuhan beban, kami menyediakan desain struktur eksklusif, tegangan perhitungan, optimalisasi skema sudut, dan layanan konsultasi teknis keseluruhan untuk menara tegangan transmisi, memastikan bahwa menara tersebut sesuai dengan kebutuhan teknis.

Manufaktur Terpadu

Qingdao Anbang memiliki pabrik milik sendiri yang modern, yang mencapai kendali transmisi rantai penuh menara tegangan mulai dari pengadaan bahan mentah, pemotongan, pengelasan, perawatan perlindungan korosi hingga produk jadi inspeksi.

Setiap prosedur secara ketat mengikuti standar GB/T 2694-2018 dan menjalani pengujian tak rusak untuk memastikan kualitas menara memenuhi standar.

Dukungan Teknis di Tempat

Kami menawarkan panduan instalasi di tempat, penjelasan prosedur, commissioning teknis, dan layanan lainnya untuk menara tegangan transmisi, mengirimkan teknisi profesional untuk membantu penyelesaiannya berbagai permasalahan selama konstruksi, memastikan menara dipasang sesuai standar dan dipasang secara efisien operasi.

Jaminan Purna Jual Siklus Penuh

Menara Ketegangan Transmisi Daya hadir dengan garansi ≥30 tahun. Kami telah mendirikan a mekanisme tindak lanjut purna jual yang komprehensif, secara teratur memeriksa status operasional produk, menyediakan dukungan teknis seumur hidup dan layanan perbaikan darurat, segera menanggapi kebutuhan klien, dan memastikan pengoperasian menara yang stabil dalam jangka panjang, mengurangi risiko pengoperasian dan pemeliharaan klien.

Spesifikasi Produk
