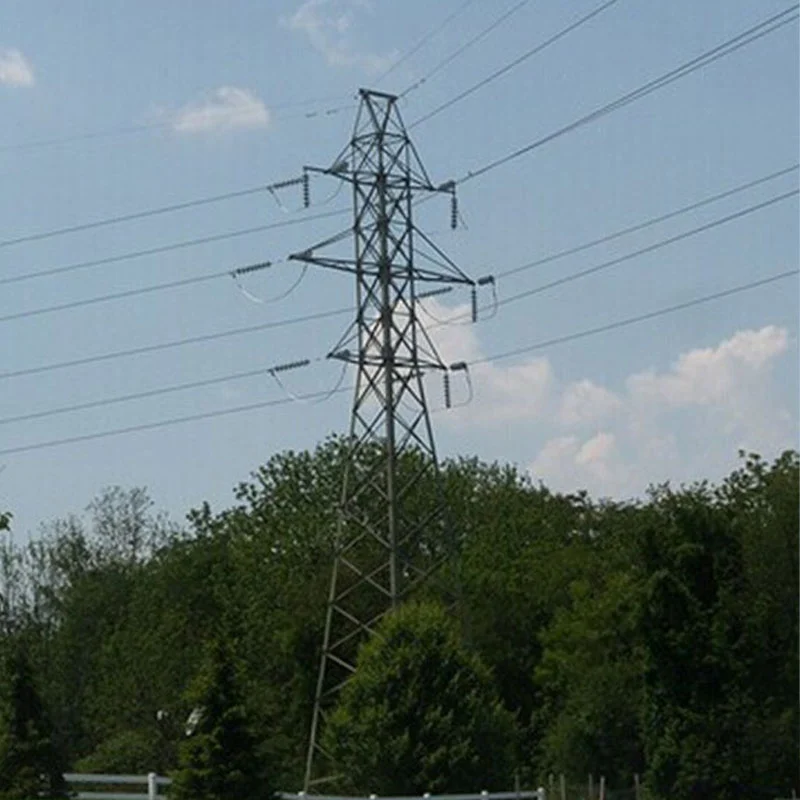

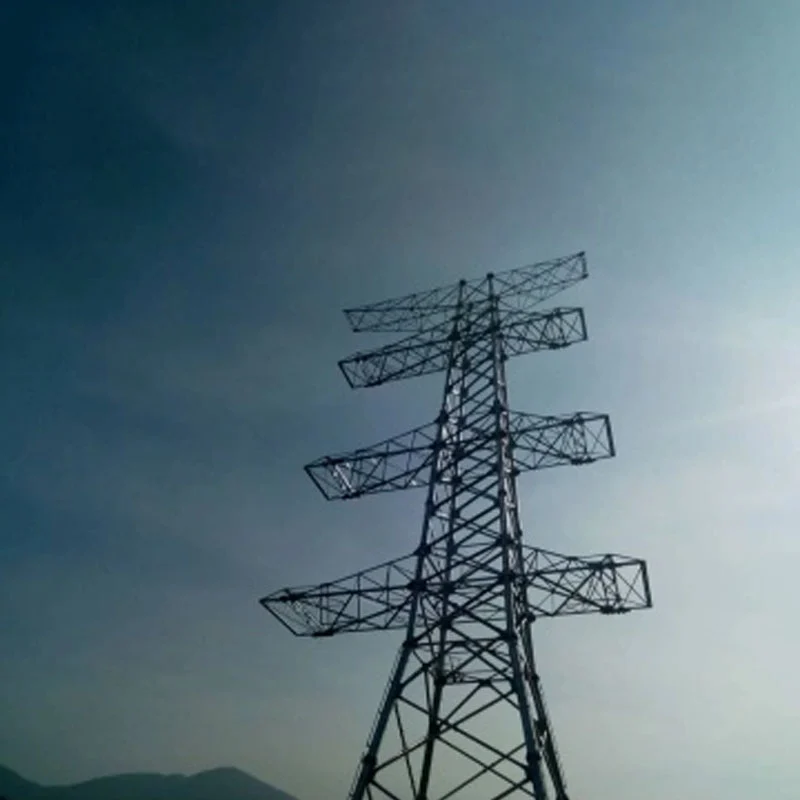

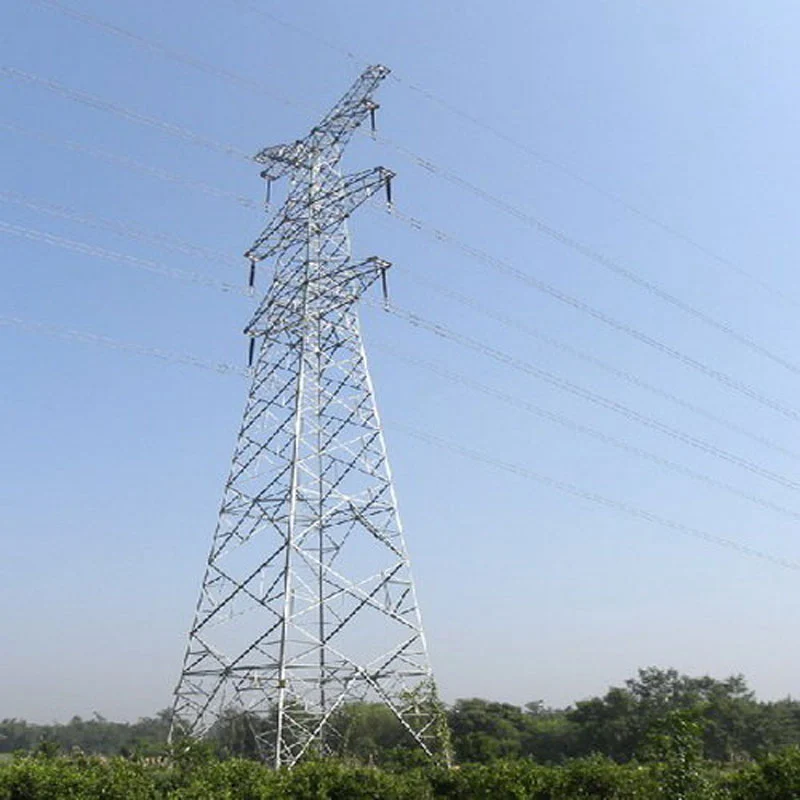

Menara Baja Kisi Sirkuit Ganda 220kV

Didukung oleh sistem manufaktur yang matang, kami memiliki kapasitas produksi tahunan sebesar 50.000 ton, dengan standar prosedur termasuk pemotongan presisi, pengelasan robot, pembentukan integral, dan perawatan permukaan yang ketat untuk memastikannya keseragaman struktural. Untuk jaminan kualitas, semua produk lulus kinerja mekanis resmi dan ketahanan angin pengujian, dengan rasio tegangan dan perpindahan angin terverifikasi yang mematuhi ASCE dan standar daya nasional. Ini memegang ISO sertifikasi sistem manajemen mutu dan laporan pengujian pihak ketiga yang lengkap

Menara ini telah banyak diterapkan pada proyek-proyek jaringan listrik utama di dalam dan luar negeri, termasuk Indonesia Nusantara Proyek perluasan jaringan 220kV. Ini memberikan kinerja struktural yang stabil, perakitan di tempat yang nyaman dan dapat diandalkan keselamatan operasional, mendapatkan pengakuan yang konsisten atas kemampuan beradaptasi yang tinggi dan ketahanan teknik di beragam kompleks lingkungan.

Skenario Aplikasi Menara Baja Kisi Sirkuit Ganda 220kV

Menara baja kisi sirkuit ganda 220kV mendukung dua sirkuit transmisi 220kV independen pada satu menara bingkai. Terutama diterapkan di wilayah yang terbatas lahannya, hal ini sangat mempersempit koridor transmisi dan memotong pembebasan lahan biaya dibandingkan dengan dua jalur sirkuit tunggal yang terpisah.

Ini banyak digunakan untuk saluran listrik masuk dan keluar perkotaan, menghubungkan gardu induk 220kV di pinggiran kota dengan padat kawasan berpenduduk dimana jalur koridor baru sulit diperoleh. Menara ini cocok untuk medan pegunungan dan perbukitan dengan cara mereduksi pekerjaan pondasi dan kerusakan ekologi. Hal ini juga lebih disukai untuk penyeberangan sungai, jalan raya dan kereta api, menyederhanakan pengaturan penyeberangan dan meminimalkan gangguan terhadap transportasi dan navigasi.

Aplikasi umum termasuk jalur catu daya untuk pusat beban industri dan sirkuit transmisi keluar angin dan pangkalan tenaga surya. Namun, perhatian harus diberikan pada kelemahannya: beban menara yang lebih berat, risiko kebakaran yang lebih tinggi kegagalan simultan kedua sirkuit jika terjadi kerusakan menara, serta persyaratan yang lebih ketat untuk proteksi petir dan desain izin elektromagnetik.

Pedoman Perawatan Rutin Standar untuk Menara Baja Kisi Sirkuit Ganda 220kV

Perawatan rutin memastikan keamanan struktural dan pasokan listrik yang stabil pada menara baja kisi sirkuit ganda 220kV. Inspeksi visual rutin harus dilakukan setiap triwulan, dan inspeksi terperinci yang komprehensif dilakukan setiap tahun.

Periksa badan utama menara, komponen baja sudut dan baut sambungan dari korosi, deformasi, retak dan kendor pengencang. Periksa lapisan anti korosi dan permukaan galvanis hot-dip; melakukan pengecatan perbaikan tepat waktu di mana galvanisasi terkelupas. Verifikasi perangkat pembumian, pastikan konduktor pembumian utuh dan pembumian yang memenuhi syarat perlawanan.

Pantau fondasi menara terhadap penurunan, retakan, erosi air, dan ketidakstabilan lereng. Periksa string isolator, perlengkapan dan sambungan jumper dari kerusakan, polusi, dan pemanasan tidak normal. Hapus benda mengambang, gulma dan puing-puing konstruksi di sekitar lokasi menara.

Catat semua cacat dan terapkan perbaikan rahasia. Penanganan prioritas diperlukan untuk risiko-risiko berat seperti distorsi struktural dan perlengkapan rusak. Setelah cuaca ekstrem termasuk angin kencang, badai petir, dan lapisan es, inspeksi patroli khusus harus segera diselenggarakan.

Perbedaan & Pentingnya: Menara Kisi Sirkuit Ganda 220kV vs Menara Baja Kisi 500kV

Perbedaan Utama

1.Tegangan & Jarak Bebas: Menara sirkuit ganda 220kV membawa dua sirkuit 220kV pada satu struktur dengan jarak antarfasa dan ground clearance yang lebih kecil. Menara 500kV beroperasi pada tegangan ekstra tinggi dan memerlukan jarak listrik yang jauh lebih besar untuk menghindari kerusakan udara.
2.Struktur & Ukuran Menara: Menara sirkuit ganda 220kV relatif kompak. Kebanyakan menara 500kV lebih tinggi, lebih berat, dengan lengan melintang lebih besar dan pondasi lebih kuat untuk menahan beban angin dan tegangan konduktor yang lebih besar.
3.Tata Letak Sirkuit: Tipe 220kV biasanya mengatur dua sirkuit pada satu menara untuk menghemat koridor. Menara kisi standar 500kV sebagian besar merupakan sirkuit tunggal karena batas elektromagnetik yang ketat; menara 500kV sirkuit ganda lebih jarang digunakan.
4.Kapasitas Transmisi: Saluran listrik 500kV menghasilkan kapasitas transmisi daya yang jauh lebih besar untuk transportasi listrik massal jarak jauh. Jalur sirkuit ganda 220kV terutama melakukan distribusi daya regional dan pasokan beban lokal.

Pentingnya

Menara sirkuit ganda 220kV mengoptimalkan penggunaan lahan untuk jaringan listrik pinggiran kota dan perkotaan, sehingga meningkatkan keandalan pasokan listrik dalam jaringan regional. Menara kisi 500kV membentuk tulang punggung jaringan utama, memungkinkan energi jarak jauh transmisi antara basis tenaga dan pusat beban. Pemilihan menara yang tepat menyeimbangkan biaya konstruksi, sumber daya lahan, skala transmisi dan keamanan jaringan.

Anbang Keuntungan Menara Baja Kisi Sirkuit Ganda 220kV

(sekitar 200 kata, versi teknis ekspor formal) Menara Baja Kisi Sirkuit Ganda 220kV Anbang memberikan keandalan, solusi transmisi overhead yang hemat biaya untuk jaringan listrik global. Mengadopsi baja sudut Q355/Q420 berkekuatan tinggi dan galvanisasi hot-dip yang ketat sesuai dengan ISO 1461, menara ini mencapai kinerja anti-korosi yang unggul dan a Masa pakai desain 50 tahun, cocok untuk medan kompleks pesisir, pegunungan, dan pedalaman.

Didukung oleh tim teknik independen, Anbang menyediakan desain struktural yang disesuaikan dengan standar IEC dan GB untuk memenuhi beragam kecepatan angin, lapisan es, dan persyaratan penyeberangan. Tata letak kisi yang dioptimalkan menjamin mekanis yang stabil distribusi beban sekaligus mengendalikan konsumsi baja secara keseluruhan, memotong investasi proyek.

Semua komponen diproses secara CNC dengan pencocokan lubang yang presisi untuk memudahkan perakitan di tempat. Selesaikan pemeriksaan pra-pengiriman memastikan keakuratan dimensi dan kualitas pengikatan baut. Anbang menawarkan layanan lengkap termasuk menggambar optimasi, fabrikasi, pengemasan dan bimbingan teknis. Menara kami secara efektif menghemat lebar koridor transmisi proyek pembangkit listrik perkotaan dan energi terbarukan, yang mendapatkan pengakuan konsisten dari kontraktor EPC dan operator listrik di seluruh dunia.

FAQ — Menara Baja Kisi Sirkuit Ganda 220kV

Cocok untuk katalog, dokumen kutipan & komunikasi klien

Q1: Apa yang dimaksud dengan menara baja kisi sirkuit ganda 220kV?

J: Ini adalah menara transmisi overhead yang membawa dua sirkuit daya 220kV independen pada satu kisi baja struktur. Ini membantu menghemat lahan koridor dibandingkan dengan dua jalur menara sirkuit tunggal yang terpisah.

Q2: Standar apa yang dipatuhi menara Anda?

J: Kami mengikuti standar nasional GB, spesifikasi IEC. Kami dapat menyesuaikan desain sesuai dengan kebutuhan klien beban angin, ketebalan es dan lingkungan regional.

Q3: Bahan baja dan perawatan anti korosi apa yang Anda adopsi?

A: Bahan utama baja sudut Q355B / Q420B. Semua komponen mengadopsi galvanisasi hot-dip (ISO 1461) untuk memastikan umur panjang umur anti-korosi.

Q4: Berapa umur layanan desain?

J: Masa pakai desain standar mencapai 50 tahun dalam kondisi perawatan normal.

Q5: Skenario medan apa yang cocok untuk menara ini?

A: Cocok untuk pinggiran kota, daerah pegunungan, penyeberangan sungai, perlintasan jalan raya/kereta api, ladang angin dan tenaga surya jalur keluar dengan lebar koridor terbatas.

Q6: Dapatkah Anda memberikan desain menara yang disesuaikan?

J: Ya. Tim teknik kami dapat mengoptimalkan model menara, ketinggian, tata letak lintas lengan berdasarkan data survei rute, angin kecepatan, kondisi lapisan es, dan tuntutan penyeberangan.

Q7: Apa proses pemeriksaan produksi Anda?

A: Pemotongan CNC, pengeboran, perakitan pemasangan percobaan sebelum menggembleng. Inspeksi dimensi, ketebalan galvanisasi pengujian dan pemeriksaan pemuatan akan dilakukan sebelum pengiriman.

Q8: Apa saja risiko utama yang perlu diperhatikan dalam pengoperasian menara sirkuit ganda?

J: Jika menara rusak, kedua sirkuit dapat terputus. Perawatan rutin pada kekencangan baut, lapisan anti korosi, penyelesaian pondasi dan ketahanan grounding diperlukan.
