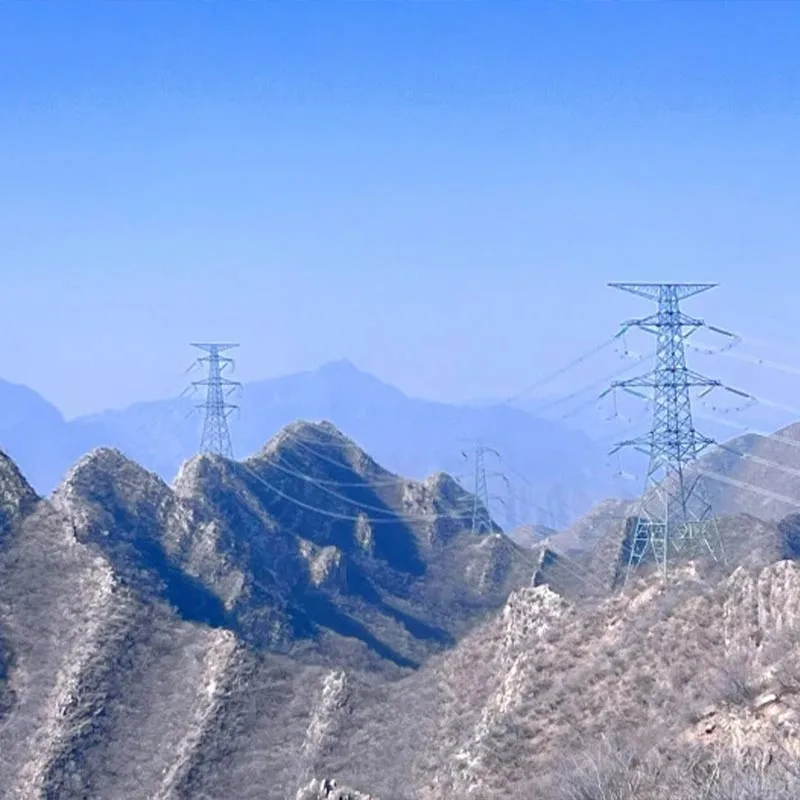

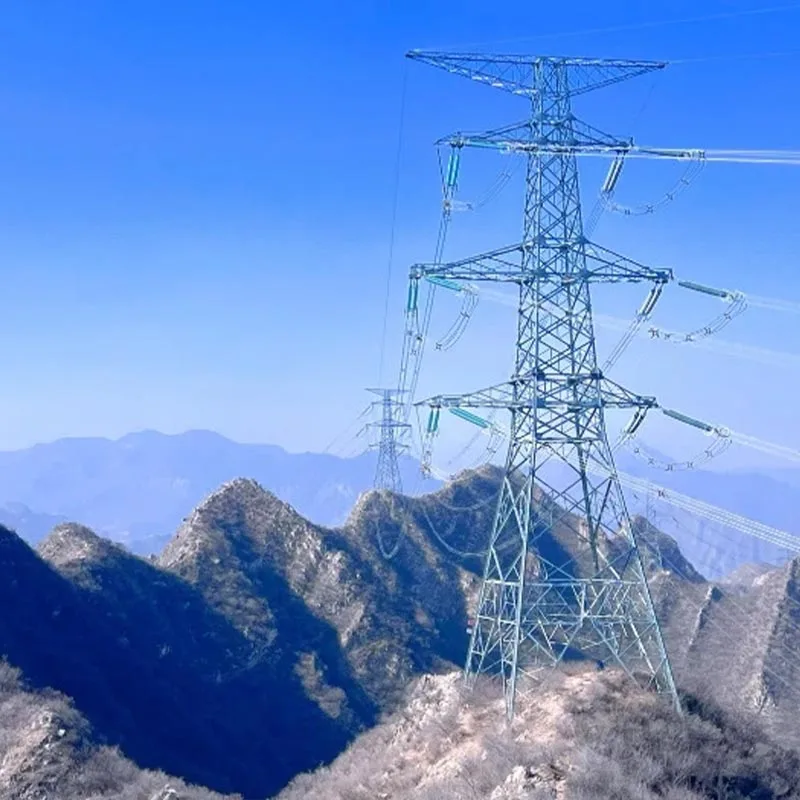

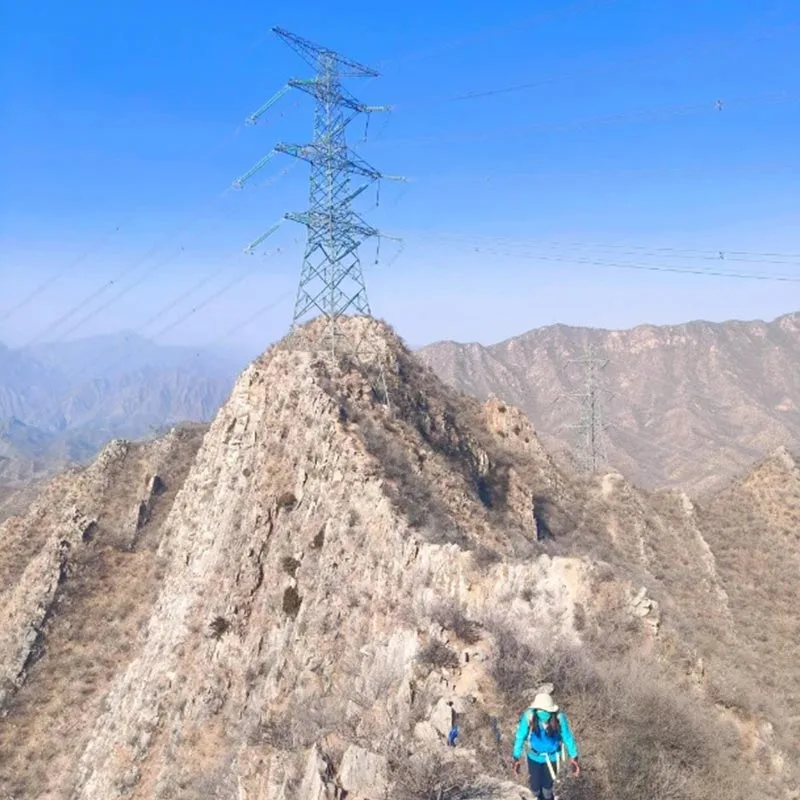

Menara Kisi Pipa Baja Galvanis

Qingdao Anbang New Energy adalah produsen yang andal, Menara Kisi Pipa Baja Galvanis kami terbuat dari pipa baja berkekuatan tinggi berkualitas tinggi melalui pengelasan presisi dan proses galvanisasi hot-dip, membentuk struktur pendukung yang ringan dan berkekuatan tinggi.

Menggabungkan desain kisi dengan ketahanan korosi galvanisasi, banyak digunakan dalam bidang tenaga listrik, energi baru, dan komunikasi bidang.

Karena produk dipasok langsung oleh pabrik lokal Tiongkok, menara kisi baja galvanis memiliki fitur struktural stabilitas, ketahanan angin dan gempa, ketahanan korosi, dan efisiensi ruang.

Mereka dapat dirancang khusus sesuai dengan skenario yang berbeda, memenuhi persyaratan untuk transmisi tegangan tinggi 110kV-1000kV dan beragam aplikasi dukungan luar ruangan, sepenuhnya mematuhi standar industri nasional dan mencapai kualitas dan efektivitas biaya.

Mengapa Memilih Menara Kisi Tabung Baja Galvanis Anbang?

Kualitas Terkendali Sepanjang

Basis produksi standar kami yang besar di Qingdao, Tiongkok, secara independen meneliti, memproduksi, dan memeriksa seluruh proses Menara Kisi Pipa Baja Galvanis.

Mulai dari pengadaan bahan baku, pemotongan pipa baja, perakitan las hingga hot-dip galvanizing perawatan, semuanya dijalankan berdasarkan sistem mutu ISO9001, menolak outsourcing.

Setiap tabung baja galvanis menara kisi menjalani beberapa pemeriksaan kualitas yang ketat untuk memastikan dimensi yang tepat dan kinerja standar.

Membangun Fondasi Keamanan yang Kokoh

Yang utama bahannya adalah pipa baja paduan rendah berkekuatan tinggi Q345B/Q355B. Pengelasan menggunakan las busur terendam, terlindung gas pengelasan, dan teknik indah lainnya, dengan lasan penuh dan kokoh.

Proses galvanisasi hot-dip mengikuti dengan ketat Standar GB/T 13912, dengan ketebalan lapisan seng ≥85μm, memberikan menara kisi tabung baja galvanis super kuat ketahanan terhadap korosi.

Ketahanan korosi luar ruangan melebihi 30 tahun, cocok untuk berbagai lingkungan yang keras.

Cocok untuk Kebutuhan Multi Skenario

Kisi tabung baja galvanis menara mengadopsi struktur kisi rangka spasial. Dibandingkan dengan menara tradisional, menara ini lebih ringan dan memiliki lebih sedikit angin resistensi, mampu menahan kecepatan angin 30-45m/s, memiliki ketahanan intensitas gempa 8 derajat, dan menempati hanya 1/3 luas menara biasa.

Ini menggabungkan ringan dengan stabilitas tinggi, beradaptasi secara fleksibel pegunungan, pesisir, perkotaan, dan medan lainnya.

Layanan yang Disesuaikan

Dengan dukungan desain profesional pabrik tim, menara kisi tabung baja galvanis dapat disesuaikan sesuai dengan tingkat tegangan, tinggi, medan, dan beban persyaratan, mencakup berbagai jenis seperti lurus, sudut, terminal, dan bentang panjang, tepat sesuai dengan kebutuhan yang dipersonalisasi dari setiap proyek.

Efektivitas Biaya Tinggi dan Layanan Rantai Penuh

Pabrik langsung model pasokan menghilangkan tautan perantara, sangat mengurangi biaya pengadaan kisi tabung baja galvanis menara.

Pada saat yang sama, kami menyediakan layanan satu atap mulai dari desain, produksi, transportasi, pemasangan hingga purna jual, memperpendek siklus proyek, mengurangi biaya pengoperasian dan pemeliharaan pelanggan, dan menindaklanjutinya tim profesional secara keseluruhan, menyelesaikan seluruh proses pengadaan dan konstruksi.

Layanan kami

Layanan Pra-desain

Tim desain profesional kami benar-benar memahami persyaratan proyek dan menggabungkan parameter medan, cuaca, dan tegangan untuk memberikan solusi desain khusus untuk pipa baja galvanis menara kisi, laporan perhitungan mekanis, dan rencana desain pondasi.

Kami memastikan kompatibilitas yang tepat antara keduanya produk dan proyek, mengoptimalkan desain struktural sesuai dengan standar yang relevan, dan menjamin keselamatan dan efektivitas biaya.

Jasa Manufaktur

Produksi pabrik terstandarisasi dengan kontrol visual penuh, ketat mengendalikan kualitas bahan baku dan proses produksi.

Setiap proses diperiksa secara profesional untuk memastikan dimensinya akurat, sambungan lasnya berkualitas, dan galvanisasinya lapisan memenuhi standar.

Laporan pemeriksaan kualitas lengkap dan sertifikat kesesuaian dikeluarkan.

Jasa Logistik dan Transportasi

Pengiriman point-to-point secara nasional. Menurut ukurannya dan berat komponen menara kisi pipa baja galvanis, pengemasan tersegmentasi dan transportasi profesional kendaraan digunakan, dengan tindakan perlindungan penuh untuk mencegah kerusakan, memastikan produk dikirim dalam keadaan utuh lokasi konstruksi, terutama cocok untuk daerah pegunungan, terpencil, atau sulit transportasi.

Layanan Panduan Instalasi

Insinyur teknis berpengalaman dikirim untuk panduan di tempat konstruksi pengangkatan, perakitan, dan pengikatan.

Instalasi terperinci manual disediakan untuk membakukan proses konstruksi, memecahkan berbagai masalah instalasi, dan memastikan keselamatan dan efisiensi konstruksi.

Pemasangannya juga dapat mengakomodasi kebutuhan pengangkatan khusus seperti ganda derek.

Layanan Pemeliharaan Purna Jual

Kami memberikan garansi 5 tahun dan layanan pemeliharaan seumur hidup.

Tindak lanjuti secara teratur status operasional menara kisi pipa baja galvanis, segera mengidentifikasi bahaya keselamatan, tanggapi dengan cepat kebutuhan perbaikan, dan memberikan layanan pemeliharaan seperti restorasi galvanisasi dan pengencangan baut untuk memperpanjang produk umur dan memastikan operasi proyek yang stabil dalam jangka panjang.

Rekomendasi Seleksi

(1) Rekomendasi Pemilihan Berdasarkan Level Tegangan

Skenario Jaringan Transmisi/Distribusi 110kV: Tabung baja galvanis tipe lurus tugas ringan menara kisi direkomendasikan, dengan ketinggian sebaiknya berkisar antara 21m hingga 42m, menggunakan segitiga/segi empat struktur kisi. Bahan utamanya adalah Q345B, dengan ketebalan lapisan seng ≥85μm. Cocok untuk perkotaan jaringan distribusi, kawasan industri, dan jalur agregasi energi baru, menara ini menawarkan keunggulan desain ringan, tapak kecil, dan konstruksi yang nyaman, mengendalikan pengadaan dan secara efektif biaya konstruksi.

Skenario Jaringan Tulang Punggung Regional 220kV: Tabung baja galvanis tipe lurus/tegangan standar menara kisi direkomendasikan, dengan ketinggian berkisar antara 30m hingga 63m. Desain simpul kisi dioptimalkan untuk meningkatkan kekakuan struktural. Material utamanya adalah Q355B, cocok untuk jaringan lingkar perkotaan, sungai/lintasan jalan proyek, dan jalur transmisi pegunungan, menyeimbangkan kapasitas penahan beban dan ekonomi. Untuk garis sudut persyaratan, menara kisi tabung baja galvanis tipe sudut dapat digunakan.

Skenario Tegangan Ultra/Ekstra Tinggi 500kV dan Di Atas: Tipe tegangan beban besar, menara kisi tabung baja galvanis sirkuit ganda/multi-sirkuit direkomendasikan, dengan ketinggian berkisar antara 54m hingga 100m. Bahan utamanya adalah tabung baja berkekuatan tinggi Q420, dengan ketebalan lapisan seng ditingkatkan menjadi ≥90μm, dan desain tegangan struktural dioptimalkan. Cocok untuk transmisi lintas provinsi/lintas wilayah, proyek bentang luas, dan saluran pengiriman basis energi baru, memastikan bahwa menara kisi tabung baja galvanis dapat menahan kapasitas tinggi, beban tegangan tinggi dan beroperasi secara stabil dan andal.

(2) Rekomendasi Seleksi Berdasarkan Fungsi Skenario

Jalur Transmisi Lurus Konvensional: Untuk garis lurus yang sudutnya kurang dari 5°, adalah disarankan untuk menggunakan menara kisi tabung baja galvanis lurus standar. Menara ini memiliki struktur yang sederhana, ringan, dan berbiaya rendah, dapat diproduksi secara massal, memperpendek siklus proyek secara signifikan, dan cocok untuk rumah susun daerah seperti dataran dan perbukitan yang landai.

Skenario Arah Garis/Segmen: Untuk sudut antara 5°-90°, kisi tabung baja galvanis miring menara direkomendasikan. Untuk segmen garis dan bagian pelindung garis putus-putus, tabung baja galvanis tipe tegangan menara kisi harus digunakan. Kedua tipe ini mengadopsi struktur kisi yang diperkuat untuk meningkatkan tegangan lateral dan ketahanan deformasi, memastikan redundansi keamanan saluran. Pada jalur masuk ke stasiun/gardu induk, tipe terminal menara kisi tabung baja galvanis direkomendasikan. Desain struktur dioptimalkan untuk beban satu sisi karakteristik untuk meningkatkan stabilitas.

Skenario Khusus Rentang Besar: Untuk penyeberangan sungai, jalan raya, rel kereta api, lembah, dan lain-lain Dalam skenario ini, menara kisi tabung baja galvanis bentang tinggi direkomendasikan. Mereka terbuat dari kekuatan sangat tinggi baja, dengan kepadatan lancip dan kisi yang dioptimalkan untuk mengurangi beban angin dan getaran yang disebabkan oleh angin, sehingga meningkatkan rentang kemampuan. Lapisan seng juga menebal untuk beradaptasi dengan lingkungan luar ruangan yang kompleks.

Skenario Pendukung Energi Baru: Untuk jalur pengumpulan basis angin dan fotovoltaik, ringan menara kisi tabung baja galvanis tersegmentasi direkomendasikan untuk memudahkan transportasi dan pemasangan di pegunungan atau daerah gurun. Untuk menara pendukung turbin angin, kisi tabung baja galvanis beton baja pratekan yang disesuaikan menara direkomendasikan untuk meningkatkan kapasitas menahan beban dan ketahanan terhadap getaran yang disebabkan oleh angin, dengan memenuhi persyaratan kebutuhan turbin angin bermegawatt besar.

Skenario Komunikasi/Keamanan: Untuk base station komunikasi, pengawasan perbatasan, kebakaran hutan pencegahan, dan skenario lainnya, menara kisi tabung baja galvanis kecil dan multifungsi direkomendasikan ketinggian 15m-30m, antarmuka instalasi peralatan yang dipesan, dan proteksi dan pemantauan petir terintegrasi fungsi. Struktur kompaknya cocok untuk perkotaan, terpencil, dan berbagai skenario lainnya.

(3) Rekomendasi Seleksi Berdasarkan Medan dan Lingkungan

Medan Pegunungan/Berbukit: Untuk medan terjal dengan transportasi dan pemasangan yang sulit, tersegmentasi menara kisi tabung baja galvanis direkomendasikan. Ukuran dan berat komponen dioptimalkan, dan bergerak cepat koneksi digunakan untuk memudahkan transportasi dan perakitan di tempat. Desain pondasi diperkuat untuk beradaptasi dengan kecuraman medan dan mengurangi pekerjaan tanah.

Daerah Pesisir/Salin: Untuk lingkungan dengan korosi tinggi dan kelembaban tinggi, kisi tabung baja galvanis menara dengan lapisan seng yang menebal (≥100μm) direkomendasikan, dengan perlindungan ganda dari lapisan anti korosi. Itu struktur kisi dioptimalkan untuk mengurangi hambatan angin, meningkatkan ketahanan terhadap korosi garam dan angin topan (desain kecepatan angin ≥40 m/s), dan memperpanjang umur produk.

Daerah Es Lebat/Angin Kencang: Di area es tebal dengan ketebalan es >10mm, diperkuat dengan galvanis menara kisi tabung baja direkomendasikan, meningkatkan penampang bahan utama dan kepadatannya kawat gigi diagonal untuk meningkatkan ketahanan beban berlebih di bawah lapisan es. Di area dengan kecepatan angin rencana >35 m/s, seperti daerah angin kencang dan topan, struktur kisi dan lancip dioptimalkan untuk mengurangi beban angin dan meningkatkan angin stabilitas.

Skenario Perkotaan/Taman: Untuk wilayah dengan lahan terbatas dan kebutuhan lanskap tinggi, lahan sempit menara kisi tabung baja galvanis direkomendasikan. Penampang melintang dioptimalkan, tapak pondasi ≤2,5㎡, penampilannya sederhana, dan lapisan galvanisasinya seragam dan estetis. Cocok untuk perkotaan jaringan cincin tegangan tinggi dan jalur transmisi kawasan industri, memenuhi penggunaan lahan dan lanskap yang intensif persyaratan.
