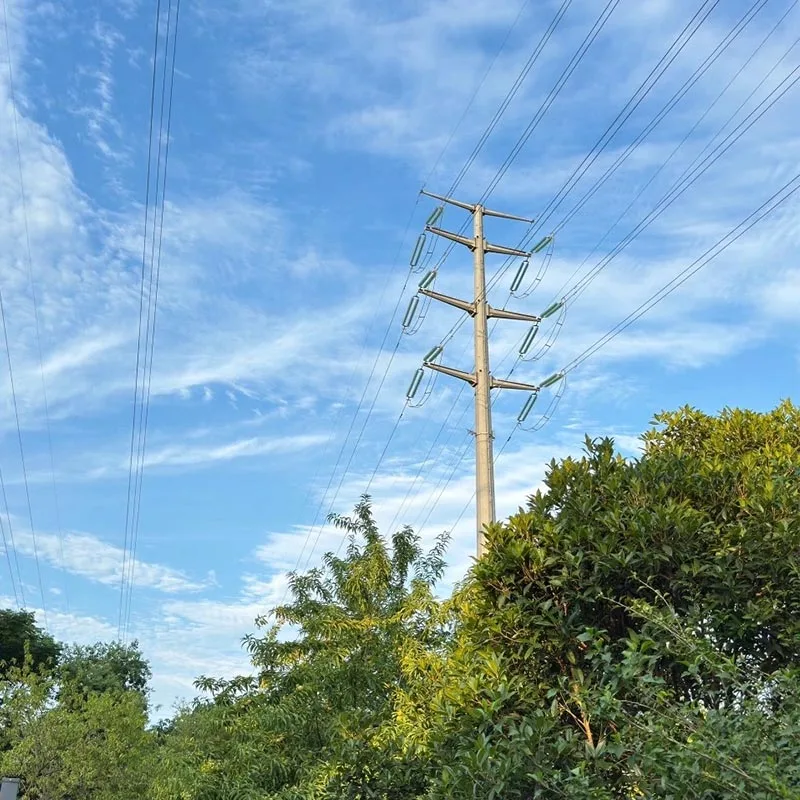

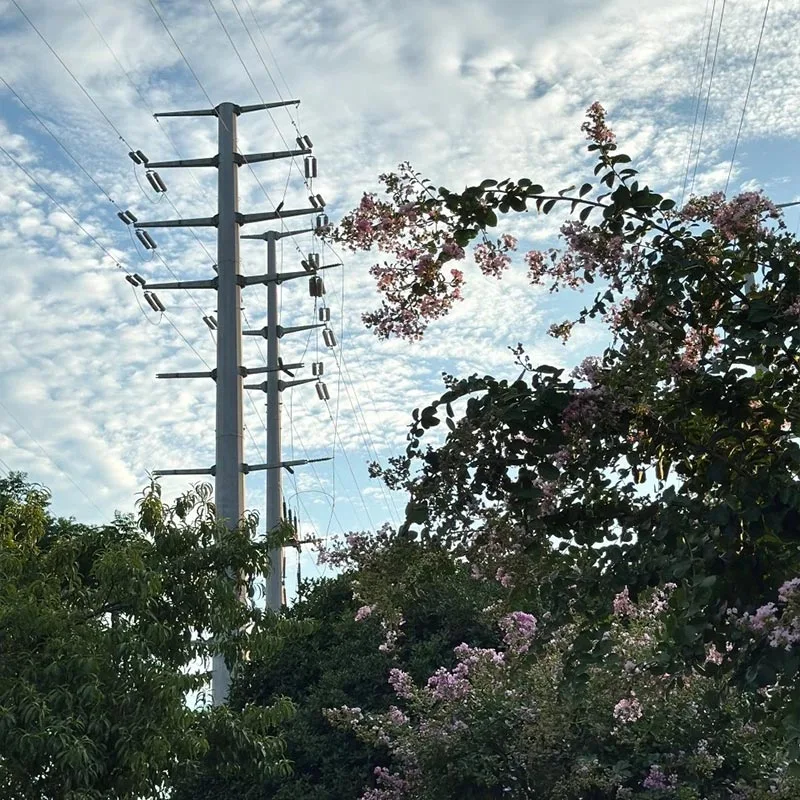

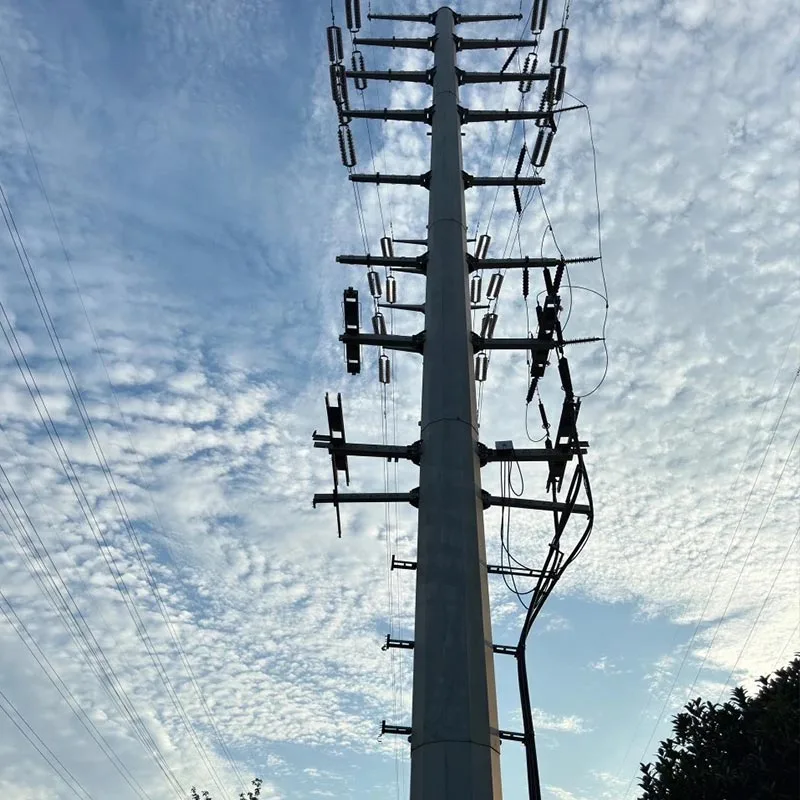

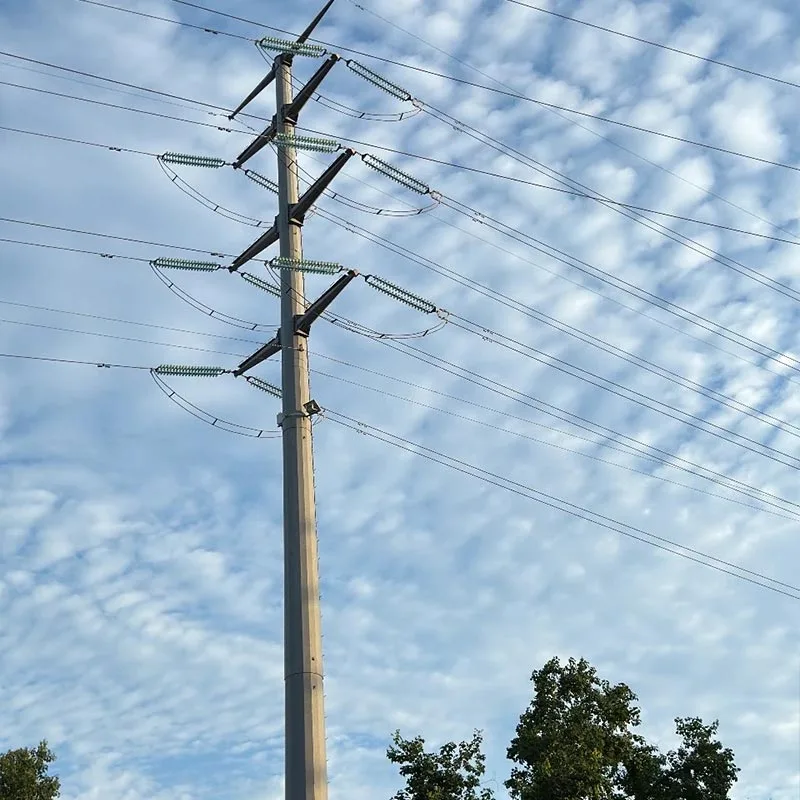

Menara Transmisi Pipa Baja Galvanis

Menara Transmisi Pipa Baja Galvanis Qingdao Anbang New Energy menggunakan pipa baja berkekuatan tinggi Q355B/Q420 sebagai dasarnya bahan, diproses melalui proses galvanisasi hot-dip secara keseluruhan, dan dirancang dengan tabung berbentuk kerucut/multi-sisi struktur.

Mereka menawarkan keuntungan seperti ketahanan korosi yang sangat baik, stabilitas struktural, instalasi yang efisien, dan penggunaan lahan yang kompak. Produk ini banyak digunakan di jaringan listrik perkotaan, transmisi pegunungan, pesisir, dan industri area polusi, mampu memberikan layanan stabil jangka panjang di lingkungan ekstrem, dan merupakan peralatan pendukung inti proyek transmisi modern.

Keunggulan Produk

Daya Tahan Tinggi

Menara transmisi pipa baja galvanis mengadopsi hot-dip keseluruhan galvanisasi, dengan ketebalan lapisan seng ≥85μm, membentuk isolasi fisik dan perlindungan elektrokimia.

Di luar ruangan masa pakai melebihi 30 tahun, cocok untuk lingkungan yang keras seperti daerah pesisir, kabut garam tinggi, dan industri polusi.

Struktur stabil

Bagian berbentuk tabung memiliki distribusi tegangan yang seragam dan tekukan yang tinggi kekakuan. Koefisien hambatan angin 20%-40% lebih rendah dibandingkan menara baja sudut.

Dapat menahan level 11 dengan kuat angin, gempa bumi berkekuatan 8 skala richter, dan beban es yang berat, dengan stabilitas yang sangat baik dalam kondisi ekstrim.

Konstruksi yang efisien

Struktur tersegmentasi prefabrikasi pabrik dengan baut flensa koneksi memungkinkan perakitan cepat di lokasi tanpa peralatan pengangkat skala besar.

Waktu konstruksi berkurang sebesar 50%, secara signifikan menurunkan biaya proyek.

Kemampuan beradaptasi yang luas

Menara transmisi pipa baja galvanis memiliki struktur kompak, hemat sekitar 50% lahan dibandingkan dengan menara baja sudut tradisional.

Cocok untuk lahan sempit perkotaan, pegunungan, pesisir area, dan medan kompleks lainnya, yang ketinggiannya dapat disesuaikan dari 5 hingga 150 meter.

Kualitas yang dapat diandalkan

Terbuat dari baja berkekuatan tinggi, produksinya memenuhi standar nasional seperti GB 50545 dan DL/T 5154, dengan kontrol kualitas proses penuh termasuk inspeksi las dan pengujian lapisan seng. Sepenuhnya kinerja yang berkualitas dan stabil.

Cara Memilih Modelnya

Pilih berdasarkan Level Tegangan

10kV–35kV: Gunakan menara transmisi baja galvanis sirkuit tunggal, tinggi 15–30m, ketebalan dinding 6–10mm, cocok untuk saluran tegangan rendah perkotaan dan taman.

110kV–220kV: Gunakan menara transmisi baja galvanis sirkuit ganda / multi sirkuit, tinggi 30–60m, ketebalan dinding 10–16mm, memenuhi kebutuhan transmisi tegangan menengah dan tinggi.

500kV ke atas: Gunakan menara transmisi baja galvanis tegangan ultra tinggi khusus, tinggi 60–150m, ketebalan dinding 16–20mm, cocok untuk transmisi jarak jauh dan jarak sangat jauh.

Seleksi sesuai dengan kondisi lingkungan

Daerah Pesisir/Korosi Tinggi: Pilih menara transmisi baja galvanis tahan korosi tinggi dengan seng pelapisan ≥100μm untuk meningkatkan ketahanan semprotan garam.

Daerah Angin Kencang/Seismik: Pilih struktur yang diperkuat, optimalkan penampang dan ketebalan dinding untuk meningkatkan angin dan ketahanan terhadap gempa.

Medan Pegunungan/Kompleks: Pilih menara transmisi baja galvanis yang ringan dan beralas sempit untuk diakomodasi kondisi transportasi dan pemasangan.

Seleksi menurut tujuan fungsional

Menara Lurus: Digunakan untuk bagian garis lurus, yang menahan beban angin vertikal dan horizontal.

Menara Ketegangan / Sudut: Digunakan untuk perubahan arah garis dan konversi tegangan, menahan tegangan yang tidak seimbang.

Terminal/Menara Penyeberangan: Digunakan untuk awal/akhir jalur dan untuk melintasi sungai atau jalan yang memerlukan ketinggian kapasitas menahan beban.

Layanan kami

Desain yang Disesuaikan: Tim profesional kami menyediakan desain yang dipersonalisasi untuk menara transmisi pipa baja galvanis berdasarkan tingkat tegangan, medan, dan kondisi cuaca, memenuhi kebutuhan berbagai proyek.

Manufaktur Cerdas Proses Penuh: Dengan pabrik modern kami sendiri yang dilengkapi dengan pemotongan CNC, pengelasan otomatis, dan jalur produksi galvanisasi hot-dip, kami mencapai kontrol kualitas proses penuh dari bahan mentah hingga selesai produk, dengan kapasitas produksi bulanan lebih dari 5.000 ton.

Pengiriman Satu Pintu: Kami menawarkan layanan terintegrasi termasuk produksi, transportasi, panduan pemasangan di tempat, dan pelatihan teknis, memastikan pelaksanaan proyek yang efisien.

Jaminan Purna Jual: Kami memberikan garansi 15 tahun, respon teknis 24 jam, dan inspeksi rutin dan pemeliharaan untuk mengatasi masalah produk sepanjang siklus hidupnya.

Tindakan Pencegahan untuk Penggunaan

Sebelum pemasangan, periksa apakah papan nama menara transmisi baja galvanis sesuai dengan gambar parameter, dan periksa apakah badan menara, flensa, dan baut bebas dari deformasi atau kerusakan, pastikan semuanya kelengkapannya lengkap.

Gunakan tali nilon untuk mengangkat agar tidak menggores lapisan galvanis; deviasi vertikal selama pemasangan harus ≤1/1000, dan baut flensa harus dikencangkan sesuai torsi untuk memastikan sambungan yang andal.

Fondasi menara harus menggunakan pijakan independen beton C30 dengan baut jangkar tertanam, dan grounding resistansi harus ≤10Ω. Uji keefektifan sistem grounding secara rutin.

Pengelasan atau pemotongan pada permukaan menara transmisi baja galvanis sangat dilarang. Jika modifikasi diperlukan, maka harus diaplikasikan kembali dengan galvanisasi hot-dip untuk perlindungan korosi.

Periksa secara teratur integritas lapisan seng, kekencangan baut, dan deformasi struktural; di daerah pesisir/korosi tinggi, periksa setiap enam bulan dan segera perbaiki lapisan seng yang rusak.

Personil non-profesional dilarang keras memanjat menara transmisi baja galvanis. Peringatan tanda-tanda seperti "Bahaya Tegangan Tinggi, Jauhkan" harus ditempatkan di sekitar menara, menjaga jarak aman.
